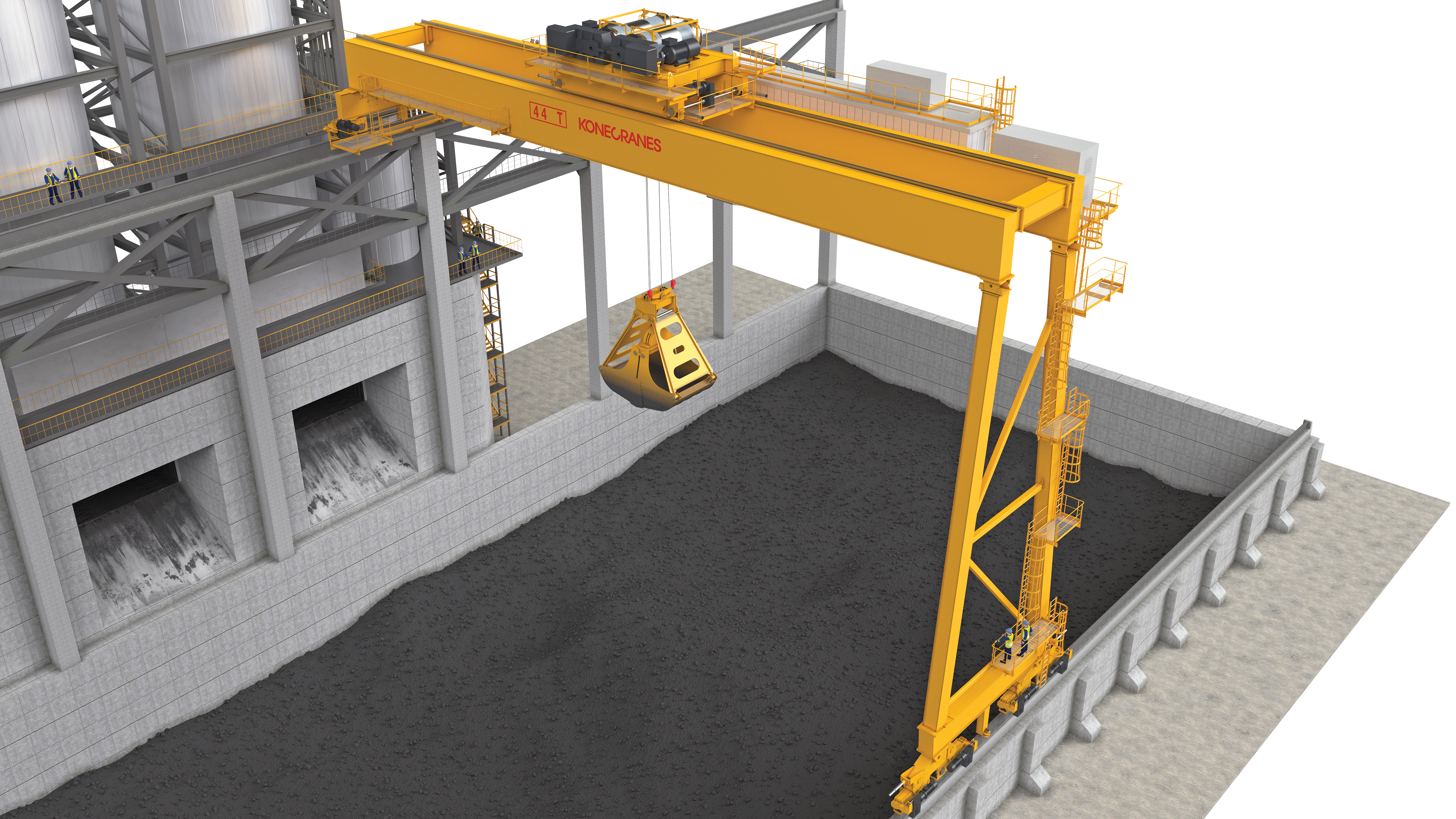

Vienos atramos ožiniai kokso pernešimo kranai
Vienos atramos portalinis kranas (SLG) gali būti tiekiamas su gembe arba be jų. SLG konfigūracija idealiai tinka išdėstymui, kai naudinga, kad bėgis bunkerio pusėje būtų įrengtas ant žemės – tokiu būdu sumažinamos krano bėgių konstrukcijos sąnaudos.
SLG kranai gali būti naudojami kartu su judančiais bunkeriais, o toks sprendimas padidina krano našumą, pašalinant ilgą eigą krano darbo cikle.
- Cheminių medžiagų filtravimo sistema operatoriaus kabinoje
- Ergonomiška sėdynė ir patogūs valdikliai
- Didelis būgno ir skriemulio santykis – 30:1 (standartas – 24:1)
- Inovatyvi lynų pervyniojimo sistema – triskart pervyniojamas lynas būgne
- Išmanieji jėgos davikliai kiekviename būgne su apkrovos sumavimo ir balansavimo funkcijomis
- Griebtuvo valdymas sinchronizuoja kėlimo mechanizmus
- Tvirtas ir ilgaamžis griebtuvas
- Išmanios „skew“ (šoninio slydimo) ir „sway“ (siūbavimo) kontrolės funkcijos
- Dažnio keitikliams pritaikyti varikliai
- Lazeriniai jutikliai
- Nepriklausomos judančios kabinos
- Reaktyvinis stabdymas, grąžinantis perteklinę energiją į krano elektros tinklą
- Apsaugota nuo oro poveikio ir slėgiui atspari valdymo patalpa
- Galimos papildomos dalys: atsarginiai dažnio keitikliai, oro kondicionieriai, regeneravimo keitikliai ir važiavimo pavaros
- Krano stebėjimo sistema (CMS)
- Nuotolinio stebėjimo paslauga
| Vienos kojos ožinis įrenginys (SLG) | SLG su gembe | |
| Gervės tipas | Pritaikyta atvira gervė | Pritaikyta atvira gervė |
| Kėlimo įtaisas - griebtuvas | Pasirinktinis | Pasirinktinis |
| Maksimali kėlimo galia | Pasirinktinis | Pasirinktinis |
| Tarpatramis | Iki 46 m | Iki 46 m |
| Didžiausias kėlimo aukštis | Pasirinktinis | Pasirinktinis |
| Tilto / vežimėlio krano eigos greitis | Pasirinktinis | Pasirinktinis |
| Programuojamasis loginis valdiklis (PLC) ir pagrindinė naudotojo sąsaja | „Standard“ (standartinė) | „Standard“ (standartinė) |
| Rankinis / automatinis valdiklis | Radijas | Radijo / HMI skydelis |
| Bridge/Trolley supply | Festoon/Energy Chain | Festoon/Energy Chain |
| Motor control system | Konecranes VFD | Konecranes VFD |
| Electrical braking | Regenerative | Regenerative |
- Ilgesnis lynų tarnavimo laikas dėl padidinto būgno ir skriemulio santykio – 30:1
- Mažesnės techninės priežiūros išlaidos dėl inovatyvios lynų pervyniojimo sistemos
- Geresnis matomumas operatoriui naudojant nepriklausomai judančias kabinas
- Nėra perkrautų ar nesubalansuotų apkrovų – kiekviename būgne įrengti išmanieji jėgos davikliai su apkrovos sumavimo ir balansavimo funkcijomis
- Griebtuvo valdymas sinchronizuoja kėlimo mechanizmus – sumažina perkrovas ir prailgina lynų bei mechaninių komponentų tarnavimo laiką
- „Skew“ kontrolė mažina ratų ir bėgių nusidėvėjimą, taip pat įtampą guoliuose, bėgiuose ir jų tvirtinimo elementuose bei atramose
- „Sway“ kontrolė sumažina siūbavimą – sumažėja susidūrimų su bunkeriais ir duobės sienomis rizika, sumažinama žala griebtuvams, bunkeriuose ir duobėje
- Energijos taupymas dėl reaktyvinio stabdymo, kuris grąžina perteklinę energiją į krano elektros tinklą
- Tikslus greičio valdymas su dažnio keitikliams pritaikytais varikliais
- Valdymo patalpa yra atspari oro sąlygoms ir hermetiškai uždaryta
- Cheminio filtravimo sistema operatoriaus kabinoje nuolat šalina teršalus iš oro, apsaugodama jautrius valdymo komponentus ir darbuotojus
- Pusiau automatinė funkcija sutrumpina ciklo laiką ir padidina produktyvumą bei operatoriaus efektyvumą
- Ribotų zonų funkcija padidina saugumą – apsaugo griebtuvą nuo susidūrimų su duobės sienomis ir bunkeriais

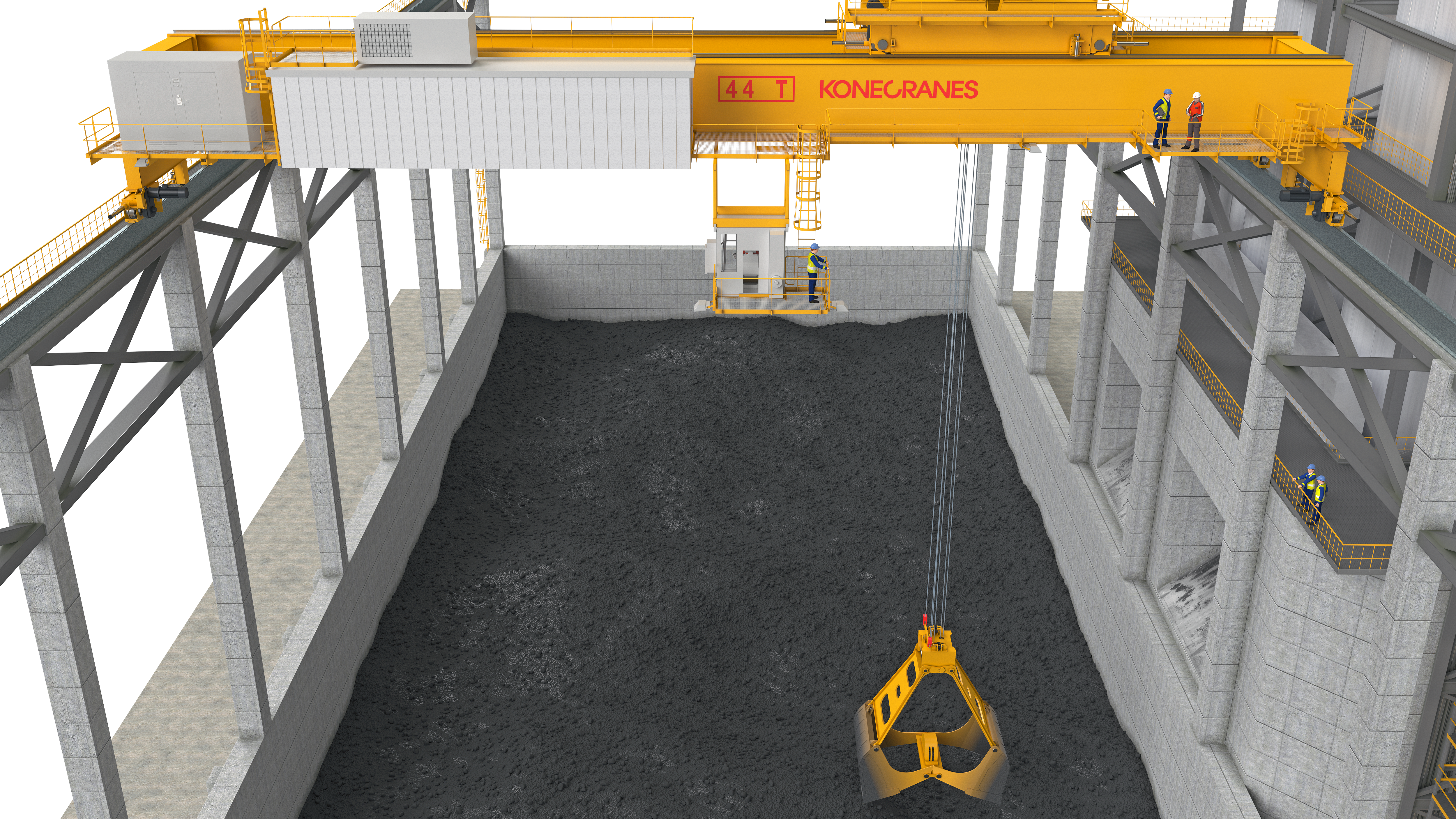

Elektriniai tiltiniai kokso pernešimo kranai
Kokso duobė – tai naftos chemijos gamyklos gamybinė šerdis – atšiauri aplinka, kurioje gausu drėgmės, korozinių garų ir abrazyvinių dulkių. Todėl visi „Konecranes“ kokso kranai sukurti taip, kad atlaikytų pačias sudėtingiausias darbo sąlygas.
EOT tipo kokso kranuose naudojamas itin didelis būgno ir skriemulio skersmens santykis – 30:1, palyginti su standartiniu 24:1, – kuris prailgina lynų tarnavimo laiką iki 40 %. Taip pat įdiegta pervyniojimo prevencijos sistema, išmanieji jėgos davikliai, apsaugantys nuo perkrovų ar netolygaus apkrovimo, o transmisijos mechanizmai (su 58 HRC kietumu), anglintu paviršiumi, šlifuoti ir pagaminti pagal ne mažesnį nei AGMA 11 klasės reikalavimą, kad atlaikytų intensyvų kasdienį naudojimą.
- Cheminio filtravimo sistema operatoriaus kabinoje
- Ergonomiška darbo kėdė ir valdikliai
- Aukštas būgno ir skriemulio santykis – 30:1 (standartas – 24:1)
- Inovatyvus lynų vyniojimas – lynas tris kartus pervyniojamas būgne
- Išmanieji apkrovos davikliai kiekviename būgne su apkrovos sumavimo ir balansavimo funkcija
- Griebtuvo valdiklis sinchronizuoja kėlimo mechanizmus
- Patvarus ir ilgaamžis griebtuvas
- Išmaniosios funkcijos: šoninio slydimo (skew) ir siūbavimo (sway) kontrolė
- Dažnio keitikliams pritaikyti varikliai
- Lazeriniai jutikliai
- Nepriklausomos judančios operatoriaus kabinos
- Reaktyvinis stabdymas – perteklinė energija grąžinama į krano elektros tinklą
- Oro sąlygoms atspari ir spaudimui atspari valdymo patalpa
- Galimybė pasirinkti atsarginius inverterius, kondicionierius, regeneracijos keitiklius ir krano eigos pavaros mechanizmus
- Krano stebėjimo sistema (CMS)
- Nuotolinio stebėjimo paslauga
- Ilgesnis lynų tarnavimo laikas dėl didelio būgno ir skriemulio santykio – 30:1 (lyginant su standartiniu 24:1)
- Mažesnės techninės priežiūros išlaidos dėl inovatyvios lynų vyniojimo sistemos
- Geresnis matomumas operatoriui naudojant nepriklausomai judančias kabinas
- Nėra perkrovų ar nesubalansuotų apkrovų – kiekviename būgne įdiegti išmanieji apkrovos davikliai su apkrovos balansavimo funkcija
- Griebtuvo valdymas sinchronizuoja kėlimo mechanizmus – mažiau perkrovų, ilgesnis lynų ir mechaninių komponentų tarnavimo laikas
- Skew kontrolė mažina ratų ir bėgių dėvėjimąsi, taip pat įtampą guoliuose, bėgiuose ir atraminėse konstrukcijose
- Sway kontrolė mažina siūbavimą – sumažėja susidūrimų su bunkeriais ir sienomis tikimybė bei žala įrangai
- Reaktyvinis stabdymas padeda taupyti energiją grąžindamas ją į krano elektros sistemą
- Tikslus greičio valdymas su dažnio keitikliams pritaikytais varikliais
- Oro sąlygoms atspari ir sandari valdymo patalpa
- Cheminio filtravimo sistema operatoriaus kabinoje – nuolat šalina teršalus iš oro, saugo jautrią elektroniką ir darbuotojus
- Pusiau automatinė funkcija trumpina darbo ciklo trukmę ir didina operatoriaus efektyvumą bei produktyvumą
- Apribotų zonų funkcija – padidina saugumą, apsaugodama nuo griebtuvo susidūrimų su duobės sienelėmis ir bunkeriais
| EOT Coker Crane | |
| Gervės tipas | Pritaikyta atvira gervė |
| Kėlimo įtaisas - griebtuvas | Pritaikyta atvira gervė |
| Maksimali kėlimo galia | Pasirinktinis |
| Tarpatramis | Pasirinktinis |
| Didžiausias kėlimo aukštis | Iki 46 m |
| Tilto / vežimėlio krano eigos greitis | Pasirinktinis |
| Programuojamasis loginis valdiklis (PLC) ir pagrindinė naudotojo sąsaja | Pasirinktinis |
| Rankinis / automatinis valdiklis | Radijo / HMI skydelis |
| Tilto / vežimėlio maitinimo šaltinis | Festoon/Energy Chain |
| Variklio valdymo valdiklis | "Konecranes" VFD |
| Elektrinis stabdymas | Rezistoriai |
| Automatinis:bepilotis valdiklis | HMI skydelis |
