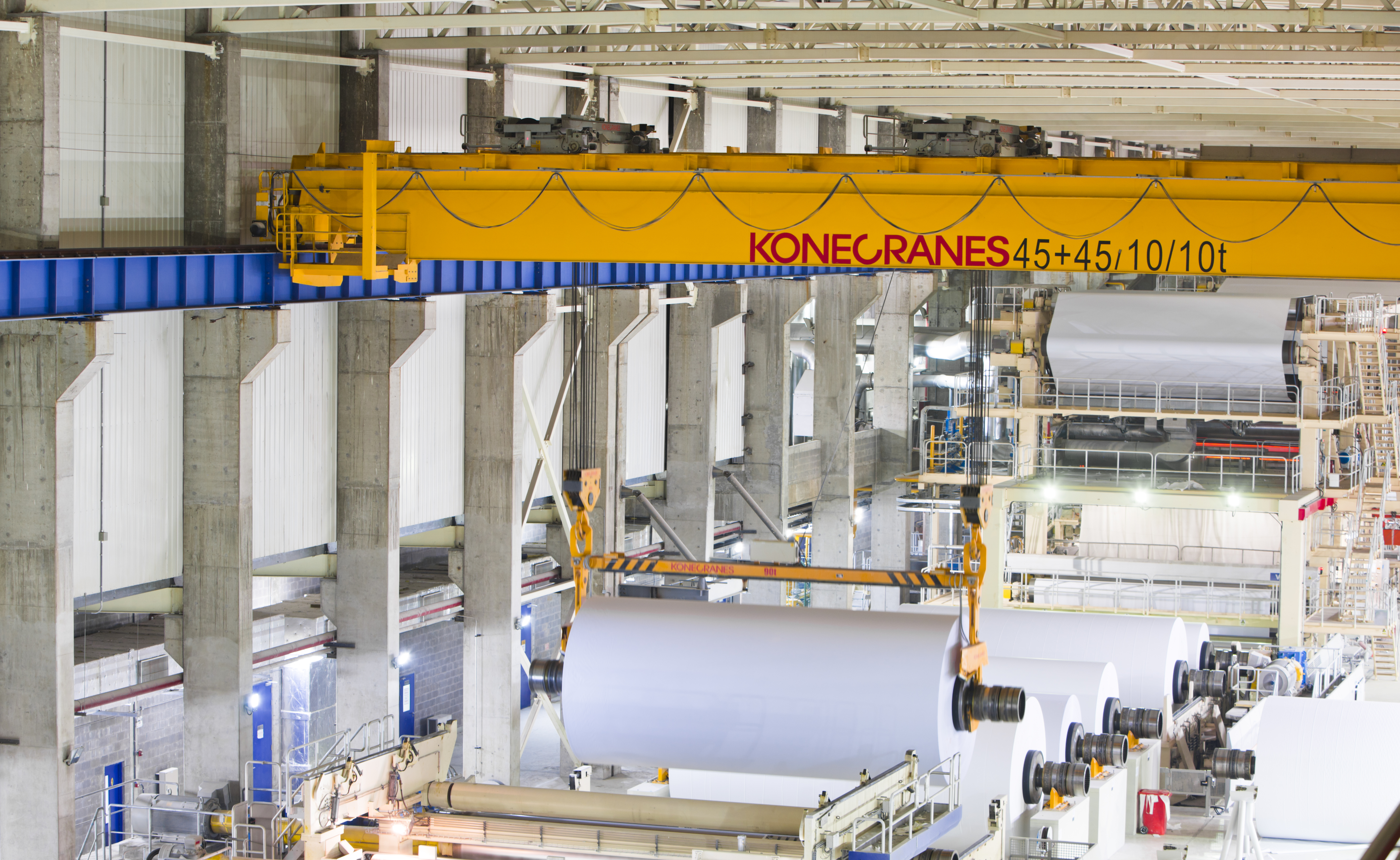

Pagrindinių ritinių tvarkymo kranai

Ritinių kėlimo kranas, taip pat žinomas kaip sausosios dalies kranas arba vyniojimo kranas, naudojamas popieriaus gamyklose pagamintų popieriaus ritinių kėlimui nuo vyniojimo stoties. Iš pradžių popierius džiovinamas, tuomet leidžiamas per kalandrus, kad būtų suformuotas reikiamas storis, o vėliau dedamas į saugojimo stelažą arba perkeliamas transportavimo vežimėliu į kitą gamyklos dalį dengimui arba pjaustymui. Tušti ritinio velenai grąžinami į popieriaus mašinos vyniotuvo saugojimo bėgius. Paprastai ritiniai keičiami 1–2 kartus per valandą.

„Konecranes“ ritinių kėlimo kranas suprojektuotas taip, kad atitiktų viso proceso įrangos apkrovų kėlimo poreikius standartinėje popieriaus gamykloje. Jis sukurtas itin tiksliam judėjimui – ypač svarbu, kai sunkūs ritiniai keliami greta aukšto greičio įrenginių. Kranas pagamintas atsižvelgiant į saugumą ir ilgaamžiškumą – jo elektros sistemos apsaugotos nuo galimai ėsdinančios, šiltos ir drėgnos aplinkos, kurioje jis veikia. Didesni ritinių kranai gali būti naudojami ir įvairiems gamyklos priežiūros bei gamybos procesams.

Image removed.

Image removed.

Į savo produktus įdėjome dešimtmečių patirtį technologijų ir pramonės srityje, kad padidintume jūsų verslo saugumą ir našumą:

  • Pažangi krano valdymo sistema
  • Aukštas veikimo greitis ir nepertraukiamas darbas
  • Centralizuota tepimo sistema
  • Išmanieji jutikliai
  • Atlemkiamos elektros spintos
  • Sukurtas darbui pavojingoje aplinkoje
  • Elektrinė arba rankinė sukamoji kėlimo sija
  • Pusiau automatizuotos išmanios funkcijos, tokios kaip siūbavimo kontrolė ir apsaugotos zonos
  • Kompaktiškas dizainas
  • Kėlimo greitis priklauso nuo krovinio
  • Reguliuojami mašinos velenai
  • Regeneracinis stabdymas
Keliamoji galia15 t - 100 t + 15 t - 100 t (papildoma 2*5 t)
Gervės tipasSpecialiai sukurta atvira gervė
Važiavimo greitis0-50 m/min. bepakopis
Tarpatramis20-40 m
Didžiausias kėlimo aukštis10-25 m
Vežimėlio eigos greitis0-20 m/min.
Kėlimo greitis0,4-8 m/min.
Rankinis / automatinis valdiklisRadijas
Talės grupėM4-M5 – M6
Krano važiavimo grupėFEM M5 (2m)

Mūsų tikslas – padėti jums pasiekti maksimalų produktyvumą kiekvienos pamainos metu.

  • Efektyvesnis ir saugesnis darbas dėl pusiau automatikos sprendimų
  • Didesnis grindų ploto panaudojimo efektyvumas dėl kompaktiško dizaino
  • Aukštas darbinis greitis trumpina ciklo laiką
  • Efektyvumas, nes kėlimo greitis automatiškai prisitaiko pagal krovinio svorį
  • Išmanios funkcijos, tokios kaip siūbavimo kontrolė ir apsaugotos zonos, padidina saugumą ir produktyvumą
  • Tikslus valdymas, nes mašinos volus reikia montuoti ir nuimti
  • Energijos taupymas dėl reženeracinio stabdymo
  • Supaprastinta ir sumažinta techninės priežiūros kaina
  • Pramonės poreikiams pritaikytos paslaugos ir techninis palaikymas

Portaliniai, sandėlių ir medienos aikštelių kranai

Medienos aikštelės kranas atlieka rąstų iškrovimo, sandėliavimo ir tiekimo į celiuliozės gamyklą darbus. Mediena turi būti paruošta apdorojimui, ją reikia rūšiuoti pagal rūšį, švarumą ir matmenis; organizuoti tiekimą taip, kad būtų užtikrintas pastovus žaliavos padavimas; bei surinkti atmestą medžiagą utilizavimui. Jei rąstai ar medienos ruošiniai dar nėra tinkami celiuliozės gamybai, gamykla taip pat turi juos apdoroti – nugenėti, pjauti, susmulkinti ar perrūšiuoti, kad būtų galima naudoti pulpinimui.

„Konecranes“ medienos aikštelės kranas lengvai atlieka rąstų iškrovimą, sandėliavimą ir padavimą celiuliozės gamykloje. Šie kranai suprojektuoti veikti bet kokiomis oro sąlygomis, net stipraus vėjo metu, ir sumažina medienos nuostolius, kartu mažindami energijos sąnaudas, priežiūros ir darbo jėgos kaštus. Turėdami tris lanksčius ir aukštos kokybės dizaino variantus – tiesių bėgių portalinį, besisukančio portalo ir rąstų plūduriavimo („log boom“) kranus – galime pasiūlyti idealų sprendimą bet kokiai medienos aikštelei.

Bendradarbiaudami su pirmaujančiomis celiuliozės ir popieriaus įmonėmis, sukūrėme sprendimus, padedančius pagerinti rąstų tvarkymą:

  • Patentuota lynų kėlimo sistema
  • Pavarų dėžės ir valdikliai, specialiai pritaikyti kranų taikymui
  • Efektyvi oro kondicionavimo sistema
  • Išmanios funkcijos, tokios kaip siūbavimo kontrolė, susidūrimų prevencija ir greičio valdymas pagal zonas
  • Pusiau automatizuota padėties nustatymo technologija
  • Inventoriaus valdymo sistema su tiksliu apkrovų sekimu
  • Kamera su geru matomumu visiems krano judesiams
  • Pažangi krano valdymo sistema
  • Kompaktiškas dizainas
  • Įvairūs kranų variantai
  • Energiją taupantys varikliai ir valdikliai
  • Diagnostikos PLC sistema

Šis kranas idealiai tinka planuojant būsimus pokraninio kelio plėtinius ir padidinant sandėliavimo erdvę. Jis lengvai prisitaiko prie sunkvežimių eismo srauto ir optimizuoja sandėliavimą.

VEŽIMĖLIO DUOMENYST-1T-2T-3
CMAA klasėETrk.Trk.
Kėlimo galia (po griebtuvu) (t)132736
Griebtuvo dydis (kv.m.)266
Talės pilnos apkrovos greitis (m/min.)241542
Vežimėlio greitis (m/min.) 4878150

KRANO DUOMENYS

S1

S-2

S-3

S-4

S-5

Konstrukcijos standartas

EN 13001-1

EN 13001-1

EN 13001-1

EN 13001-1

EN 13001-1

Mechanizmo CMAA klasė

E

Trk.

Trk.

Trk.

Trk.

Tarpatramis (metrais)

31

35

44

50

59

Kėlimo galia (tonos)

14

27

27

36

36

Kėlimas po griebtuvu (maks. galima, m)

14

17

21

21

21

Standartinis vežimėlio susiejimas

T-1

T-2

T-3

T-4

T-5

Ožinio įrenginio greitis (m/min.)

180

102

102

150

150

Besisukantis portalinis kranas gali būti geriausias sprendimas, kai jūsų erdvei netinka tiesaus takelio kranas. Laikymo vietos yra tiek bėgio viduje, tiek išorėje.

Konstrukcijos standartasEN 13001-1EN 13001-1EN 13001-1
Mechanizmo CMAA klasėTrk.Trk.Trk.
Maksimalus siekis (m)565350
Minimalus siekis (m)343027
Bėgio spindulys272421
Keliamoji galia (t)142932
Kėlimas po griebtuvu (m)202020
Ožinio įrenginio greitis (m/min.)11511512
CMAA klasėETrk.Trk.
Kėlimo galia (po griebtuvu, t)132736
Griebtuvo dydis (kv.m.)266
Talės pilnos apkrovos greitis (m/min.)241542
Vežimėlio greitis (m/min.)4878150

Konstrukcijos standartasEN 13001-1EN 13001-1EN 13001-1
Mechanizmo CMAA klasėTrk.Trk.Trk.
Maksimalus siekis (m)616469
Minimalus siekis (m)141414
Bėgio spindulys434949
Keliamoji galia (t)142929
Kėlimas po griebtuvu (m)141721
Standartinis vežimėlio susiejimasT-1T-2T-3
Ožinio įrenginio greitis (m/min.)150150150

Savo neprilygstamą patirtį ir kompetenciją skiriame tam, kad padėtume jums maksimaliai padidinti efektyvumą ir išvengti brangių problemų nuo pat pradžių.

  • Sumažintos veiklos sąnaudos, kai iškrovimas, pervežimas ir sandėliavimas atliekami vieno efektyvaus proceso metu
  • Efektyvus ir lankstus erdvės naudojimas dėl kompaktiško dizaino
  • Optimalus dizainas palengvina sunkvežimių judėjimą
  • Įvairūs kranų dizainai tinka bet kokiam sandėliavimo poreikiui
  • Taupomas laikas dėl greito sunkvežimių iškrovimo
  • Ilgas ir patikimas veikimas su energiją taupančiais varikliais bei valdikliais
  • Lengvesnis inventoriaus valdymas dėl geresnio matomumo ir veikimo
  • Siūbavimo kontrolė – standartinė funkcija, o kitos išmanios savybės gali būti pridėtos saugesniam, greitesniam ir tikslesniam krovinių tvarkymui
  • Supaprastinta ir sumažinta techninės priežiūros kaina su diagnostine (PLC) sistema

Kranas su vakuuminiu keltuvu

Pasibaigus gamybos procesui, popieriaus ritiniai automatiškai pastatomi vertikaliai. Tada vakuuminio keltuvo kranas uždedamas ant popieriaus ritinio viršaus, įjungiama vakuumo sistema, kuri sukuria sandarų kontaktą su ritinio paviršiumi – ritinys tampa paruoštas saugiam kėlimui. Kadangi vakuuminė pagalvėlė dedama tiesiai ant ritinio viršaus, ritinius galima glaudžiai sustatyti vieną šalia kito, taip maksimaliai išnaudojant sandėliavimo vietą.

„Konecranes“ vakuuminio keltuvo kranas – tai universalus, patikimas ir ergonomiškas įrenginys, skirtas saugiam bei visiškai automatizuotam popieriaus ritinių kėlimui. Jis užtikrina aukštą kėlimo našumą, švelnų sugriebimą ir geba valdyti įvairius popieriaus tipus bei ritinių dydžius.

Pažangios funkcijos, padedančios padidinti popieriaus sandėliavimo efektyvumą:

  • Išmanieji jutikliai padeda pozicionuoti, valdyti krovinį ir užtikrinti saugumą
  • Specialiai sukurti apatiniai sandarinimo žiedai apsaugo ritinius nuo riedėjimo
  • Automatinis ritinio skersmens atpažinimas
  • Nepriklausomos vakuumo pompos
  • Rankinis, pusiau automatinis arba visiškai automatinis veikimo režimas
  • Išmanios funkcijos: siūbavimo kontrolė, laisvos lyno kilpos prevencija, momentinis krovinio sugriebimas
  • Regeneracinis stabdymas
  • Pažangi krano valdymo sistema
  • Atlenkiamos elektros dėžės lengvam techninės priežiūros atlikimui
  • Kompaktiškas dizainas
Tilto keliamoji galia

7,5-11-15 t

Gervės tipas

Specialiai sukurta atvira gervė

Vežimėlio svoris

7-8-9 t

Maksimali kėlimo galia



Tarpatramis

25-30-35 m

Didžiausias kėlimo aukštis

20 m

Tilto / vežimėlio krano eigos greitis

120 m/min. / 60 m/min.

Programuojamasis loginis valdiklis
(PLC) ir pagrindinė naudotojo sąsaja

„Standard“(standartinė)

Rankinis / automatinis valdiklis

Radijas

Tilto / vežimėlio maitinimo šaltinis

Girlianda

Krano eigos / skersinio judėjimo mechanizmo klasė

FEM M8/ EN M8

Elektrinis stabdys

Regeneracija

Automatinis: Maitinimas / automatinis valdiklis

HMI skydelis

Mūsų vakuuminis keltuvas – tai sprendimas, kuris iš esmės pagerins jūsų popieriaus sandėliavimo procesus:

  • Efektyvus ir saugus ritinių valdymas naudojant pažangius jutiklius – įskaitant centravimo kaiščius, jutiklius ritinio apačioje ir centre
  • Didesnis efektyvumas ir produktyvumas dėl išmaniųjų funkcijų, tokių kaip momentinis krovinio paėmimas ir laisvos lyno kilpos aptikimas
  • Geresnis ciklo laikas – automatinis skersmens nustatymas leidžia greitai sugriebti ir mažesnius, ir „jumbo“ dydžio ritinius
  • Paprasta priežiūra – atsiliankiančios elektros dėžės leidžia lengvai pasiekti kitus komponentus
  • Maksimalus saugumas dėl nepriklausomų sistemų ir atsarginių sprendimų, įskaitant dubliuotą vakuuminę pompą
  • Lankstus veikimas – pasirinktinai galima rinktis rankinį, pusiau arba visiškai automatinį režimą
  • Didesnis grindų ploto panaudojimo efektyvumas dėl kompaktiško dizaino
  • Energijos taupymas naudojant reženeracinį stabdymą
  • Didžiausias galimas saugumas operatoriams

Mechaninis griebtuvas suvyniotiems rulonams pernešti į sandėliavimo vietą

Mechaninis griebtuvo kranas naudojamas popieriaus gamyklose popieriaus ritinių kėlimui, jų pervežimui į sandėlį (kur ritiniai paprastai laikomi vertikaliose krūvose) ir paruošimui išvežimui. Kadangi ritinių tvarkymas yra kritiškai svarbus popieriaus gamybos procesas, šiam darbui reikalingas sklandus ir efektyvus judėjimas. Mechaninis griebtuvas ypač naudingas ruošiant krovinius jūriniam transportui, nes norint apsaugoti ritinius nuo pažeidimų dėl laivo judėjimo, vakuuminio kėlimo technologija tokiais atvejais negali būti naudojama.

„Konecranes“ mechaninis griebtuvo kranas švelniai suima ritinius naudodamas šešis tolygiai išdėstytus trinties padas, taip sumažindamas ritinių deformacijos riziką. Valdymo bėgeliai saugo ritinius nuo netyčinio kontakto su griebtuvo detalėmis. Šis kranas aprūpintas pažangiausiomis technologijomis, įskaitant išmaniuosius jutiklius bei kitas apsaugines funkcijas, kad ritiniai būtų apsaugoti viso kėlimo proceso metu. Konstrukcija optimizuoja sandėliavimo erdvės panaudojimą ir pagerina ritinių paėmimo efektyvumą.



Mūsų neprilygstama patirtis leidžia nuo pat pradžių padėti jums maksimaliai padidinti našumą ir išvengti brangių klaidų.

  • Suima popieriaus ritinius iki 3,6 metro aukščio
  • Perkelia įvairių klasių ir dydžių ritinius
  • Praktiškai nereikalaujantis priežiūros suveržimo pavaros blokas
  • Pažangi griebtuvo dokavimo stotis
  • Išmanieji jutikliai griebtuvui ir valdymo bėgeliams
  • Išmaniosios funkcijos, tokios kaip susidūrimų prevencija
  • Apsauga nuo ritinių persidengimo ir krovinio kritimo
  • Galimybė kelti kelis ritinius vienu metu
  • Suveržimo jėga tiksliai reguliuojama naudojant apkrovos matavimo elementus (load cells)
  • Tvirta konstrukcija ir patikimi komponentai
Tilto keliamoji galia

7,5-11-15 t

Gervės tipas

Specialiai sukurta atvira gervė

Vežimėlio svoris

7-8-9 t

Maksimali kėlimo galia



Tarpatramis

25-30-35 m

Didžiausias kėlimo aukštis

20 m

Tilto / vežimėlio krano eigos greitis

120 m/min. / 60 m/min.

Programuojamasis loginis valdiklis (PLC) ir pagrindinė naudotojo sąsaja

„Standard“ (standartinė)

Rankinis / automatinis valdiklis

Radijas

Tilto / vežimėlio maitinimo šaltinis

Girlianda

Krano eigos / skersinio judėjimo mechanizmo klasė

FEM M8/ EN M8

Elektrinis stabdys

Regeneracija

Vienas pagrindinių mūsų tikslų – sumažinti reikalingos įrangos kiekį jūsų procese, sukuriant efektyvesnius ir ekonomiškesnius sprendimus.

  • Padidintas produktyvumas dėl trumpesnių ciklų
  • Didesnis efektyvumas – galimybė kelti kelis ritinius vienu metu
  • Efektyvesnis sandėliavimo erdvės panaudojimas perkeliant skirtingų tipų ir dydžių ritinius
  • Maksimalus saugumas dėl funkcijų, tokių kaip ritinių persidengimo ir kritimo apsauga
  • Jokios žalos ritiniams – suveržimo jėga tiksliai reguliuojama apkrovos matuokliais
  • Ritinių apsauga užtikrinama naudojant išmaniuosius jutiklius
  • Tvirta konstrukcija ir patikimi komponentai
  • Paslaugos ir palaikymas, orientuoti į popieriaus pramonę

Priežiūros kranai

Formavimo sekcija sudaro vadinamąją mašinos šlapiąją dalį. Medienos masė iš mašinos dėžės per sietus ir valytuvus pumpuojama į galvutės dėžę, kuri tiekia vienodą suspensiją formavimo vielai. Šlapiosios dalies kranas padeda pastatyti popieriaus mašiną, tvarkyti sunkius presavimo volelius ir mašinos dalis bei atlikti techninės priežiūros darbus.

„Konecranes“ šlapiosios dalies kranas gali būti visiškai automatizuotas arba valdomas rankiniu būdu iš centrinio valdymo pulto. Sukurtas siekiant saugumo ir ilgaamžiškumo, jis yra apsaugotas nuo potencialiai korozinės, šiltos ir drėgnos aplinkos, kurioje jis veikia. Universalų kraną lengva pritaikyti įvairiems tikslams ir vietoms gamykloje, pavyzdžiui, dengimo sekcijai, dažų šalinimo įrenginiui, valcavimo ceche ar bet kuriai kitai vietai, kur reikalingas kranas.



Dėl gilių popieriaus ir miško pramonės žinių galime pasiūlyti Jums tinkamiausius sprendimus ir produktų savybes.

  • Visiškai automatizuota sistema be operatoriaus
  • Nerūdijančio plieno plokštės su specialiais apsauginiais dažais
  • IP 66 apsauga
  • Išmaniosios funkcijos, tokios kaip keltuvo sinchronizavimas ir apsaugotos zonos
  • Griebtuvas specialiai prisitaiko prie atitinkamos apkrovos
  • Dažnio keitiklio valdomos pavaros
  • Regeneracinis stabdymas
  • Pažangūs krano valdikliai
  • Sukurta nuolatiniam darbui
  • Pažangūs jutikliai
  • Nuo apkrovos priklausantis kėlimo greitis
Keliamoji galia15 t - 100 t + 15 t - 100 t (papildoma 2*5 t)
Gervės tipasSpecialiai sukurta atvira gervė
Važiavimo greitis0-50 m/min. bepakopis
Tarpatramis20-40 m
Didžiausias kėlimo aukštis10-25 m
Vežimėlio eigos greitis0-20 m/min.
Kėlimo greitis0,4-8 m/min.
Rankinis / automatinis valdiklisRadijas
Talės grupėM4-M5 – M6
Krano važiavimo grupėFEM M5 (2m)

„Konecranes“ savo klientams siūlo gerai suprojektuotą, aukštos kokybės kėlimo įrangą ir patikrintus rezultatus.

  • Efektyvesnis ir saugesnis veikimas, pagerinant našumą dėl visiško automatizavimo.
  • Efektyvūs kėlimo judesiai
  • Išmaniosios funkcijos, tokios kaip keltuvo sinchronizavimas ir apsaugotos zonos, padeda padidinti saugumą ir našumą.
  • Pažangi jutiklių sistema drėgmės kiekiui aptikti.
  • Nuo apkrovos priklausantis kėlimo greitis taupo laiką ir energiją.
  • Tikslus valdymas griebtuvais.
  • Sklandus važiavimas ir kintamas greitis.
  • Supaprastinta priežiūra ir sumažintos priežiūros išlaidos.

Dirbtuvių kranai

Dirbtuvių kranai atlieka itin svarbų vaidmenį šiuolaikinėje celiuliozės ir popieriaus gamykloje – jie palaiko pagrindinius procesus tiek mechaninėse dirbtuvėse, tiek volų šlifavimo skyriuje, taip pat padeda dalims sandėliuoti, pakrauti, iškrauti medžiagas ir organizuoti darbo vietas.

Svirtinis kranas su „Konecranes“ C-serijos keltuvu – tai universalus kėlimo įrenginys. Jis padeda antgabaritiniams kranams gamybos linijose ir palaiko darbo vietų veiklą. „Konecranes“ svirtiniai kranai tinka beveik bet kuriai darbo vietai, saugojimo zonoms, pakrovimo/iškrovimo vietoms ar gamybinėms linijoms.

CXT kranas – tai antgabaritinis kranas, sukurtas taip, kad saugiai ir patikimai atitiktų dažniausius pramoninius krovinių kėlimo poreikius. CXT žinomas dėl efektyvaus erdvės panaudojimo po kranu ir puikaus kablio priartėjimo. Visi pagrindiniai mechaniniai komponentai yra specialiai sukurti, pagaminti ir surinkti kranų ekspertų, todėl CXT yra itin našus.



Tik tai, ko reikia, kad jūsų kasdienis darbas būtų lengvesnis:

  • Rankinis arba pusiau automatinis valdymas
  • Galimybė pridėti išmaniąsias funkcijas
  • Pažangi krano valdymo sistema
  • Automatiškai prisitaikančios stabdžių sistemos, reikalaujančios minimalios priežiūros
  • Paprastas dizainas, užtikrinantis lengvą montavimą
  • Praslydimo sankaba
  • Ilgaamžiai galiniai jungikliai
  • Ergonomiškas valdymo pultas ir lengvas, patogus kablys
  • Aukštos kokybės pagrindiniai kėlimo komponentai – varikliai, tikslieji reduktoriai, šerdis
  • Ilgaamžiai komponentai su lengva prieiga prie jų
  • Kintami greičiai

„Konecranes“ kranų privalumai paremti kasdieniais popieriaus ir miškų pramonės realybės poreikiais visame pasaulyje – tai įrodyta technologija, pritaikyta jūsų dirbtuvėms.

  • Lankstumas – galima rinktis rankinį, pusiau automatinį ar visiškai automatinį režimą
  • Didesnis grindų ploto panaudojimo efektyvumas dėl kompaktiško dizaino
  • Supaprastinta priežiūra ir sumažintos jos sąnaudos
  • Tylus ir tolygus veikimas – maksimalus operatoriaus komfortas
  • Patikimi komponentai, sukurti ilgam ir tiksliam darbui
  • Greitas ir paprastas montavimas, patogus priėjimas prie visų susidėvinčių dalių
  • Išsami, sisteminga ir pasaulinio lygio produktų priežiūra
  • Pasaulyje pripažinta aukšta kokybė ir patikimas klientų aptarnavimas
  • Tolygus judėjimas ir kintami greičiai
  • Apsauga nuo perkrovos
  • Dizainas pagrįstas bendrųjų nuosavybės sąnaudų optimizavimu

Įranga popieriaus ir miško pramonei
