Konecranes C-serisi zincirli vinç

Konecranes C serisi elektrikli zincirli vinçler, sektörde kendini kanıtlamış bir öncünün olağanüstü zincirli vinci ile üretilmiş modern, dayanıklı ve güvenilir kaldırma makineleridir. C serisi elektrikli zincirli vinç son derece ergonomiktir ve nesneleri güvenli bir şekilde kaldırmak için kompakt bir çözüm sunar. Yüksek kalite, güvenilir bileşenler ve olağanüstü performans, onu farklı endüstriyel uygulamalar için ideal kılar. C serisi vinçler, çok yönlülük, yüksek kalite ve güvenilir operasyonların gerekli olduğu üretim ve montaj hatları için özellikle uygundur. Proses endüstrileri ve uygulamaları arasında, bakım vinçleri olarak da önemli bir rol oynayabilirler.

Konecranes C serisi zincirli vinçler, üretim ihtiyaçlarınız için çok çeşitli seçenekler sunar.

  • Hassas dişliler ve motorlar gibi yüksek kaliteli kaldırma bileşenleri ile gelişmiş performans
  • Az bakım gerektiren kendinden ayarlı frenler
  • Kolay kurulum için basit vinç süspansiyon braketi tasarımı
  • Kaydırmalı kavrama ile güvenilir aşırı yük koruması
  • Daha fazla güvenlik için dayanıklı limit anahtarları
  • Ergonomik kolye ve kullanışlı, hafif kanca
  • Üstün kiriş tasarımı
ÖZELLİKLERTEKNİK ÖZELLİKLER
Yükleme kapasitesi250 kg - 5000 kg
HoL (metre)1 zincir düşüşlü kaldırma tertibatları, 16 m; 2 zincir düşüşlü ceraskallar, 10 m
Kaldırma hızları (m/dak)4/1, 8/2, 12/3, 16/4
Ortam sıcaklığı aralığı:-10 ila +40C
Çalışma ortamıKapalı ortamda kullanım
Vinçteki kaldırma tertibatlarıVinçte 1 ceraskal
Vinç tipiÜstten çalışan tek kirişli ve ray altında çalışan vinçler
Vinç yapısıProfil ve kutu kirişler (isteğe bağlı olarak kayar bağlantılı)
Vinç kontrolleriKademesiz hareketler
Ceraskal kontrolleri2 hızlı veya kademesiz kaldırma hareketleri
Ceraskal güç kaynağıFisto ve enerji zinciri
Maksimum açıklıkProfil kirişi 19 m; kutu kiriş 22 m
Gerilimler380 - 415V/ 50Hz; 440V - 480V/ 60Hz; kontrol gerilimi 48V ve 115V
Vinç kablolu kumanda tipiHareketli pendant, zincire bağlı; opsiyonel kablosuz kumanda

Konecranes C serisi vinçler, kullanılabilirlik, gelişmiş performans ve optimum kullanım ömrü değerini bir araya getirmeleriyle bilinir.

  • Elektrikli zincirli vinçlerde en son teknoloji ile donatılmıştır
  • En üst düzey operatör konforu için sessiz ve sorunsuz çalışma
  • Bir milyondan fazla işlem için tasarlanmış bileşenlerin sağlamlığı, hassasiyeti ve güvenilirliği ile akıllıca üretilmiştir
  • Aşınan tüm bileşenlere kolay erişim ile hızlı ve basit kurulum
  • Kapsamlı, sistematik ve birinci sınıf ürün bakımı
  • Yüksek kalite ve güvenilir küresel müşteri hizmetleri ile tanınır

Konecranes S-serisi Halatlı Vinç

Konecranes S serisi, yeni sentetik halat, stabil simetrik yapı, eğimli tambur ve ofset sarma gibi daha önce hiç görülmemiş özellikleriyle endüstri standardı gezer köprülü vincimize yeni ve cesur bir yaklaşımdır. Entegre Akıllı Özelliklerimiz ve tasarım yeniliklerimiz ile gelişmiş otomasyon, doğruluk ve nihai kontrol ile çalışacaksınız. Çeşitli kiriş konfigürasyonları için uygun olan Konecranes S serisi halatlı vinç, modern kaldırmada standardı belirleyen ofset bağlama, kademesiz kaldırma ve güvenlik ekleme özellikleri dahil olmak üzere gelişmiş tasarımıyla 20 tona kadar yük kaldırabilir.

Konecranes S serisi gezer vinç birçok standart özelliğe sahiptir:

• Kiriş seçenekleri: tek ve çift kirişli - üstten hareketli veya alttan hareketli düzenler

• Kompakt Kutu, geleneksel kutu ve profil kirişlerine ek olarak

• Daha uzun sarma bileşeni ömrü için eğimli tambur

• Daha dengeli tekerlek yükleri için ofset sarma

• Vinçler için özel olarak tasarlanmış temel mekanik bileşenler

• Sentetik ip: güçlü ve dayanıklı, ancak kullanımı kolay ve görünür

• Kaldırma hareketleri için standartlaştırılmış invertör

• Akıllı Özellikler: Kanca merkezleme, beni takip et ve takılma önleme

ÖZELLİKLERTEKNİK ÖZELLİKLER
Kaldırma kapasitesi20 tona kadar
Kaldırma yüksekliği36 m
Açıklık30 m
Vinç seçenekleriTek ve çift kirişli, üst ve alttan askılı
Kiriş tasarımıProfil, kutu, kompakt kutu
HalatVarsayılan olarak Sentetik halat, isteğe bağlı çelik halat
Kaldırma motoruVarsayılan olarak kademesiz invertör kaldırma, isteğe bağlı 2 hızlı kaldırma
SıcaklıkNominal sıcaklık: +5 … +40°C.
Boya70 µm epoksi tozu ile boyanmış anotlanmış alüminyum çerçeve
KancalarDIN 15401
Araba tipiTek veya çift kirişli ceraskallar
Güç kaynağıEnerji zinciri veya düz kablolar
Kontrol seçenekleriKablolu kumanda ve/veya telsiz
Entegre Akıllı ÖzelliklerKanca Ortalama, Takılmayı Önleme, Beni İzle
Çalışma ortamıİçeride ve dışarıda

Konecranes S serisi gezer vinçler aşağıdaki ürün avantajlarını sunar:

• Çoklu düzenler, kaldırma yüksekliklerini ve vincin altındaki çalışma alanını optimize eder

• Daha fazla yatırım yapmadan mevcut bina yapılarını kullanmaya imkan sağlar.

• Optimize edilmiş vinç tasarımı, yapısal bükülmeyi ve aşınmayı önemli ölçüde azaltır

• Hafif ve güvenli halat yağlama gerektirmez

• Kullanılabilirlik, eko-verimlilik ve güvenlik için tasarlanmıştır

• Birçok farklı endüstri uygulaması için uygun esnek araç

• TRUCONNECT® Uzaktan İzleme, operasyonlar ve bakım planlaması için gerçek zamanlı veriler sağlar

Yeni: Konecranes X serisi gezer vinç

Konecranes X-serisi vinç, kullanım kolaylığı düşünülerek tasarlanmıştır—kademesiz kontrol ve Smart Features, daha güvenli ve hassas kaldırma sağlarken, entegre ekranlı radyo operatörlere serbest hareket imkanı ve kullanışlı bilgileri parmaklarının ucunda sunar.

Vinç, ince ve modern bir elektrik mimarisi ile akıllı, bağlı bileşenlere sahiptir. Bu yenilikçi vinç, entegre Smart Features’a sahip Konecranes S-serisi düşük tavan yüksekliğine uygun vinç, trolley üzerinde güvenlik ışığı ve güçlü, hafif ve temiz sentetik halat ile birlikte gelir.

X series

Konecranes X-serisi üstten vinçteki standart özellikler şunlardır:

• Ekranlı entegre radyo kumanda ve kademesiz tuşlar

• Entegre güvenlik ışıkları

• Yük kaldırma ve hareketler için standart kademesiz inverter

• DIN kanca ve parmak koruması ile kanca bloğunda tutma kolu

• Vinç durumunu izleyen, Smart Features’ı destekleyen ve vinç yazılım güncellemelerini ve arıza tespitini kolaylaştıran akıllı, kablosuz vinç bileşenleri

• Hook Centering, Follow Me, Snag Prevention ve Sway Control gibi Smart Features

• Vinç durumu, kullanım ve işletim bilgileri için opsiyonel TRUCONNECT Uzaktan İzleme

ÖZELLİKLERTEKNİK ÖZELLİKLER
Kaldırma kapasitesi20 tona kadar
Kaldırma yüksekliği36 m
Açıklık30 m
Vinç seçenekleriTek, çift kirişli vinç ve alttan hareket (monoraylarla mevcut değildir)
Kiriş tasarımıProfil, kutu
HalatSentetik veya çelik
Kaldırma motoruKademesiz, 2 hızlı
Sıcaklık aralığı+5°C…+40°C
Çalışma ortamıİç mekanlar (kapsam genişletilecektir)
Voltaj380-415 V / 48 V / 50 HZ, IEC
KancalarDIN 15401
Araba tipiDüşük tavan boşluğu, normal tavan boşluğu, çift kirişli
Güç kaynağıEnerji zinciri veya düz kablolar
Kontrol seçenekleriUzaktan kontrol cihazı, pendant kumanda
Kontrol sistemiKademesiz invertörlü kaldırma ve köprü yürüyüş hareketleri
İsteğ BağlıÇarpışma önleyici, Salınım Kontrolü, Kanca Ortalama, Beni İzle ve Takılmayı Önleme gibi Akıllı Özellikler, TRUCONNECT Uzaktan İzleme, tandem vinç

Konecranes X-serisi üstten vinç, aşağıdaki faydaları sunar:

• Verimli alan kullanımı için mükemmel yaklaşım ölçüleri

• Entegre güvenlik özellikleri sayesinde yük taşımak daha güvenli, pürüzsüz ve hassas

• Akıllı, bağlı bileşenler güvenlik ve verimliliği artırır, vinç yazılım kurulumu ve güncellemelerini kolaylaştırır ve vinci daha sonra “over the air” yeni özelliklerle yükseltme imkanı sağlar

• Dayanıklı, özel tasarlanmış bileşenler uzun ömür ve üstün güvenilirlik için sorunsuz bir şekilde birlikte çalışır

• Konecranes S-serisi vinç ile birlikte kullanılan bileşenler daha az çelik kullanır, daha pürüzsüz hareket sağlar, ekipman ömrünü uzatır, boşta bekleme süresini minimize eder, enerji kaybını azaltır ve daha sürdürülebilir bir çözüm sunar

• Vinç mimarisi, bakımı ve arıza tespitini basitleştirir; öngörücü bakım desteği ile plansız duruşları azaltır, ekipman güvenliği, verimlilik ve kullanım ömrü değerini artırır

CXT NEO Tel Halatlı Vinç Vinç

Konecranes CXT NEO halatlı vinç, ünlü CXT vinç serimizin özel bir versiyonudur. Güçlü ve çevik yapısıyla 80 tona kadar kapasiteye ve iki vinç ile 160 tona kadar kaldırma kapasitesine sahiptir. Genel imalat, atölyeler ve montaj hatları için özellikle uygundur.

Konecranes CXT NEO halatlı vinç birçok standart özellik sunar:

• Radyo kumanda

• Vinç tasarımı çevredeki alan ve erişilebilirliği optimize eder

• Tek veya çift kirişli ya da alt geçişli yapısal konfigürasyonlar ile güç ve esneklik sağlar

• Kademesiz inverter ile yük kaldırma, yapı üzerinde mekanik stresi azaltır

• Energy chain (enerji zinciri) güç ve kontrol kablolarını mekanik aşınmadan korur, güvenliği artırır ve çalışma alanını genişletir

• Smart Features güvenli ve pürüzsüz operasyon sağlar

• TRUCONNECT® Uzaktan Servis paketi, vinç kullanımını izlemeye ve operasyonları planlamaya yardımcı olur

Özellikleri

Şartname

Kaldırma kapasitesi

80 tona kadar (1 vinç); 160 tona kadar (2 vinç)

Kaldırma yüksekliği

12 metreye kadar

Span

28 metreye kadar

Görev sınıfı

FEM 3m'ye kadar / ISO M6

Kontrol sistemi

ASR, kaldırma ve hareket mekanizmaları için
kademesiz invertör kontrolü.

İşletim sistemi

radyo or pendant

Güç kaynağı

Festoon ve Hareketli Kablo Kanalı

Sıcaklık aralığı

Standart sıcaklık: +5°C ila +40°C

Çalışma ortamı

İç mekan kullanımı

Konecranes CXT NEO halatlı vinç aşağıdaki avantajları sunar:

• Hazır paket içinde güçlü kaldırma kapasitesi

• Enerji tasarruflu inverter ile %50’ye kadar daha hızlı kaldırma

• Hassas yük konumlandırma

• Bina yapısına minimum stres

• Uzun ömür ve düşük yaşam döngüsü maliyetleri

• Ergonomik radyo kumanda ile operasyonları hızlandırır ve operatör yorgunluğunu azaltır

• Kolay kullanım ve servis

• Hızlı servis yanıtı ve etkin yedek parça temini, vinçlerin sorunsuz çalışmasını sağlar

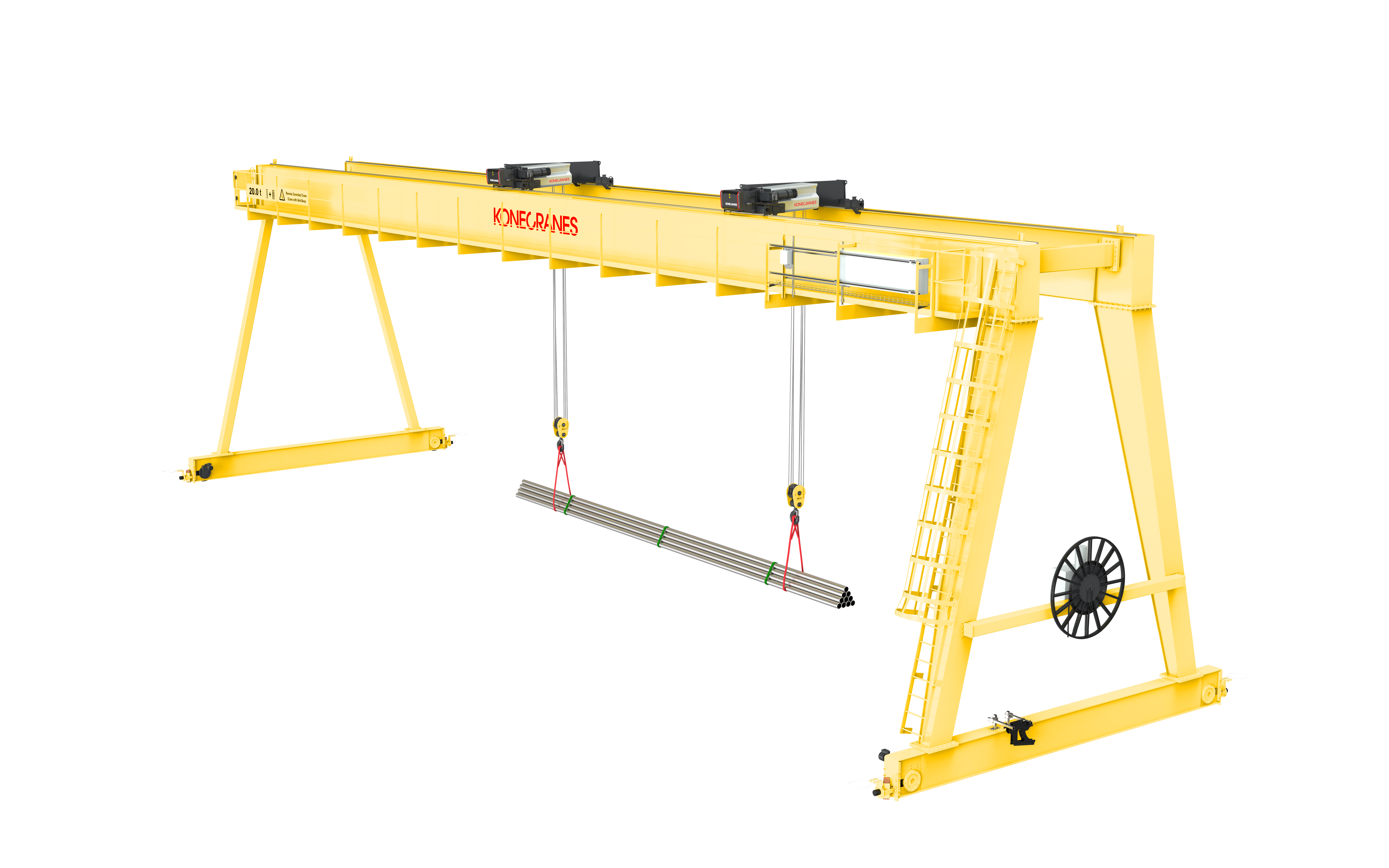

CXT Portal Vinç

Konecranes CXT portal vinçler yarı ve tam portal seçenekleri olarak mevcuttur. İsteğe bağlı olarak kapasite 80 tona kadar, kaldırma yüksekliği 10-15 m'ye, 30-40 m'ye kadar açıklık ve 240 metreye kadar pist olabilir. CXT portal vinç, iyi bilinen CXT tel halatlı vincimizi kullanır ve kapsamlı bir dizi özellik ve seçenek içerir.

The Konecranes gantry crane has the following standard features:

  • Safety features like flashing beacons and emergency stops built in according to crane dimensions
  • Safety loops to avoid collisions
  • Derailment catches with semi gantry and rail cleaners for smooth crane movement
  • Storm locks and tiedown to prevent sliding or falling in heavy winds
  • Windspeed meter gives audible signal to prompt safety actions
  • Flexible structure prevents sticking during movement
  • Compact hoist with excellent hook approaches
  • Key mechanical components designed specially for cranes
  • Semi and full gantry options
ÖzelliklerÖzellik
Ceraskal modelleriCXT çelik halatlı caraskallar S serisi sentetik halatlı ceraskallar
Kaldırma kapasitesi12,5 tona kadar
Açıklık20 metreye kadar
Kaldırma yüksekliği10 metreye kadar
Çalışma Yolu120 metreye kadar
Kaldırma hızı kontrol ünitesi2 hızlı veya invertörlü kaldırma (ASR ve ESR)
Vinç kontrol seçenekleriKablolu kumanda, telsiz veya yedek kablolu telsiz
Kiriş tasarımıKutu kirişi
TedarikDüz kablolar veya enerji zinciri

Konecranes gantry cranes make the most of your working area with the following product benefits:

  • Enable efficient processes and build production in multiple layers
  • Fit different kinds of buildings, saving space with a compact hoist
  • Multiple safety features prevent collisions, derailing and wind damage
  • Designed for specific lifting applications in each industry
  • Optimal performance for the entire lifetime of your equipment
  • Regular maintenance and outstanding global customer service

CXT Gezgini

Konecranes CXT Explorer, her türlü kaldırma işi için taşınabilir, güçlü ve uygun maliyetli bir çözümdür. Basit ama yenilikçi patentli tasarımı sayesinde hem iç mekânda hem de dış mekânda kullanılabilir; böylece 6,3 tona kadar yükleri, 5 metre kaldırma yüksekliği ve 5 metre açıklık ile ihtiyaç duyduğunuz her yere kolayca taşıyabilirsiniz.

Konecranes CXT Explorer birçok standart özellik sunar:

• CXT elektrikli halatlı vinç

• 2 hızlı kontaktör kontrollü kaldırma

• 1 hızlı kontaktör kontrollü hareket

• İki adet 6 m (20 ft) standart ISO nakliye konteyneri

• 5 metre kaldırma yüksekliği ve 5 metre açıklık

• Kompakt ve dayanıklı çelik yapı

• Aşırı iklim ve zorlu arazi koşulları için ısı ve hava koruması

• Elektrik olmadığında jeneratör ile kullanım imkânı

ÖzelliklerÖzellik
Kaldırma kapasitesi6,3 ton
Kaldırma yüksekliği5 metre
Açıklık5 metre
Çalışma Yolu6 metre
Çalıştırma sıcaklığı aralığıOrtam sıcaklığı aralığı -20C° ila +50C°
GerilimlerVoltaj 400V/ 50Hz/ 48V veya 460V/ 60Hz/ 48V (tüm CXT voltajları ve frekansları talep üzerine mevcuttur)
CaraskalCXT çelik halatlı caraskal
Vinç KontrolüTelsiz veya kablolu kumanda

Konecranes CXT Explorer, operatörler ve tesisler için aşağıdaki avantajları sunar:

• Neredeyse her yerde hızlı, güvenli ve kolay fabrika seviyesinde kaldırma

• Nakliye konteyneri tabanı ile geniş çalışma alanı

• Yenilikçi tasarım, ağır kaldırmalarda gereken kuvveti azaltır

• Ana elektrik bağlantısı olmasa bile çalışır

• Geçici kaldırma ihtiyaçları için ideal

• Kurulumda bina yapısında herhangi bir değişiklik gerekmez

• Hızlı servis yanıtı ve etkin yedek parça temini

• Geniş endüstriyel uygulama ve iş alanları için uygundur:

 • İnşaat

 • Madencilik

 • Araç bakımı

 • Tarım

 • Doğal gaz kompresör istasyonları

 • Petrol arama, kara ve deniz sondajı

Duvara monte konsol vinçleri

Duvara monte konsol vinçler, dar sanayi alanlarında, montaj hatları veya depolama alanları gibi bireysel iş istasyonlarına malzeme taşımak için idealdir. Genellikle 10 tona kadar yük kaldırabilir ve 10 metreye kadar yüksekliklerde çalışabilirler; 10 metrelik bir kiriş üzerinde hareket ederler. Kompakt tasarımları sayesinde küçük alanlara sığabilir ve duvar rayı boyunca yatay olarak kayabilirler, bu da onları üstten vinçler altında kullanım için çok yönlü kılar. Duvara monte konsol vinçler, standart iş istasyonu kaldırma sistemlerinden daha ağır yükleri kaldırabilir, büyük üstten veya portal vinçlere yardımcı destek sağlayabilir veya sınırlı alanda bağımsız çalışabilir.

Konecranes duvara monte konsol vinçlerin ürün özellikleri:

• Tek kiriş, profil veya kutu kiriş

• Energy chain (enerji zinciri) ile enerji beslemesi, opsiyonel feston

• İki hızlı veya Adaptif Hız Aralığı (ASR) inverter ile kaldırma kontrolü

• Tipik erişim mesafesi 10 metrenin altında

• Dikey ayak, ana kiriş ile aynı tip (her ikisi profil veya kutu)

• Üretimde ve sahada kolay taşımayı sağlayan vinç üzeri kaldırma halkaları

• Vinçler için özel tasarlanmış ana mekanik bileşenler

ÖzelliklerÖzellik
Kaldırma kapasitesi10 tona kadar
Kaldırma yüksekliği10 metre
Kaldırma hızı kontrol ünitesi2 hızlı veya invertörlü kaldırma
TedarikEnerji zinciri, opsiyonel olarak feston
Vinç kontrol seçenekleriTelsiz veya kablolu kumanda
Ceraskal seçenekleriÇelik halatlı caraskallar: S serisi veya CXT; Zincirli caraskal: C serisi
Kiriş tasarımıProfil veya kutu kiriş
Sıcaklık+5°C ila +40°C; Daha geniş sıcaklık aralığı için özel özellikler mevcuttur
Çalışma ortamıGenellikle iç mekanda; Dış mekanda kullanım için özel tasarım

Konecranes duvara monte konsol vinçlerin iş istasyonunuza sağladığı faydalar:

• Hafif fakat rijit çelik yapı, binaya binen stresi azaltırken yüklerin hassas şekilde taşınmasını sağlar

• Inverter kontrolü ile pürüzsüz, hassas ve güvenli hareketler

• Özel gereksinimlere uyacak şekilde özelleştirilebilir

• Kolay bakım

• Dünya çapında üstün servis ağı
