Pont roulant avec palan à chaîne série C Konecranes

Les ponts roulants à palan à chaîne électriques de la série C de Konecranes sont des machines de levage modernes, durables et fiables, construites avec un palan à chaîne exceptionnel d’un chef de file éprouvé de l’industrie. Le palan à chaîne de la série C est très ergonomique et offre une solution compacte pour soulever des objets en toute sécurité. Sa haute qualité, ses composants fiables et ses performances exceptionnelles en font la solution idéale pour différentes applications industrielles. Les ponts roulants de la série C sont particulièrement adaptés aux lignes de fabrication et d’assemblage, où la polyvalence, la haute qualité et la fiabilité des opérations sont essentielles. Dans toutes les industries et applications de processus, ils peuvent également jouer un rôle clé en tant que ponts roulants d’entretien.

Les ponts roulants à palan à chaîne de la série C de Konecranes offrent une large gamme d’options pour vos besoins de production.

  • Performances améliorées grâce à un noyau de composants de levage de haute qualité, comme des engrenages et des moteurs de précision
  • Freins à réglage automatique nécessitant peu d’entretien
  • Conception simple de l’étrier de suspension du palan pour une installation facile
  • Protection fiable contre les surcharges avec limiteur de couple à friction
  • Interrupteurs de fin de course durables pour plus de sécurité
  • Suspension ergonomique, et crochet léger et pratique
  • Conception de poutre supérieure
CARACTÉRISTIQUESSPÉCIFICATIONS
Capacité de charge250 kg à 5000 kg
HoL (mètres)Palans avec 1 brin de chaîne, 16 m ; palans avec 2 brins de chaîne, 10 m
Vitesses de levage (m/min)4/1, 8/2, 12/3, 16/4
Plage de température ambiante :-10 à +40C
EnvironnementUsage intérieur
Palans sur le pont roulant1 palan sur le pont roulant
Type de pont roulantPonts roulants monopoutres posés et ponts roulants suspendus
Structure du pont roulantProfilé et poutres caisson (avec connecteur coulissant en option)
Commandes du pont roulantMouvements de translation progressifs
Commandes du palanMouvements de levage à 2 vitesses ou progressifs
Alimentation principale du palanFeston et chaîne énergétique
Portée max.Poutre profilée 19 m ; Poutre caisson 22 m
Tensions380 – 415 V/50 Hz ; 440V – 480V/60Hz ; tension de commande 48 V et 115 V
Type de contrôleur de pont roulantSuspension mobile, connectée au feston ; télécommande radio en option

Les ponts roulants de la série C de Konecranes sont réputés pour leur facilité d’utilisation, leurs performances améliorées et leur durée de vie optimale.

  • Équipé des dernières technologies en matière de palans à chaîne électriques
  • Fonctionnement silencieux et souple pour un confort optimal de l’opérateur
  • Construit intelligemment avec la robustesse, la précision et la fiabilité des composants conçus pour plus d’un million d’opérations
  • Installation rapide et simple, avec un accès facile à tous les composants d’usure
  • Entretien complète, systématique et de classe mondiale des produits
  • Reconnu pour son service à la clientèle mondial de qualité et de confiance

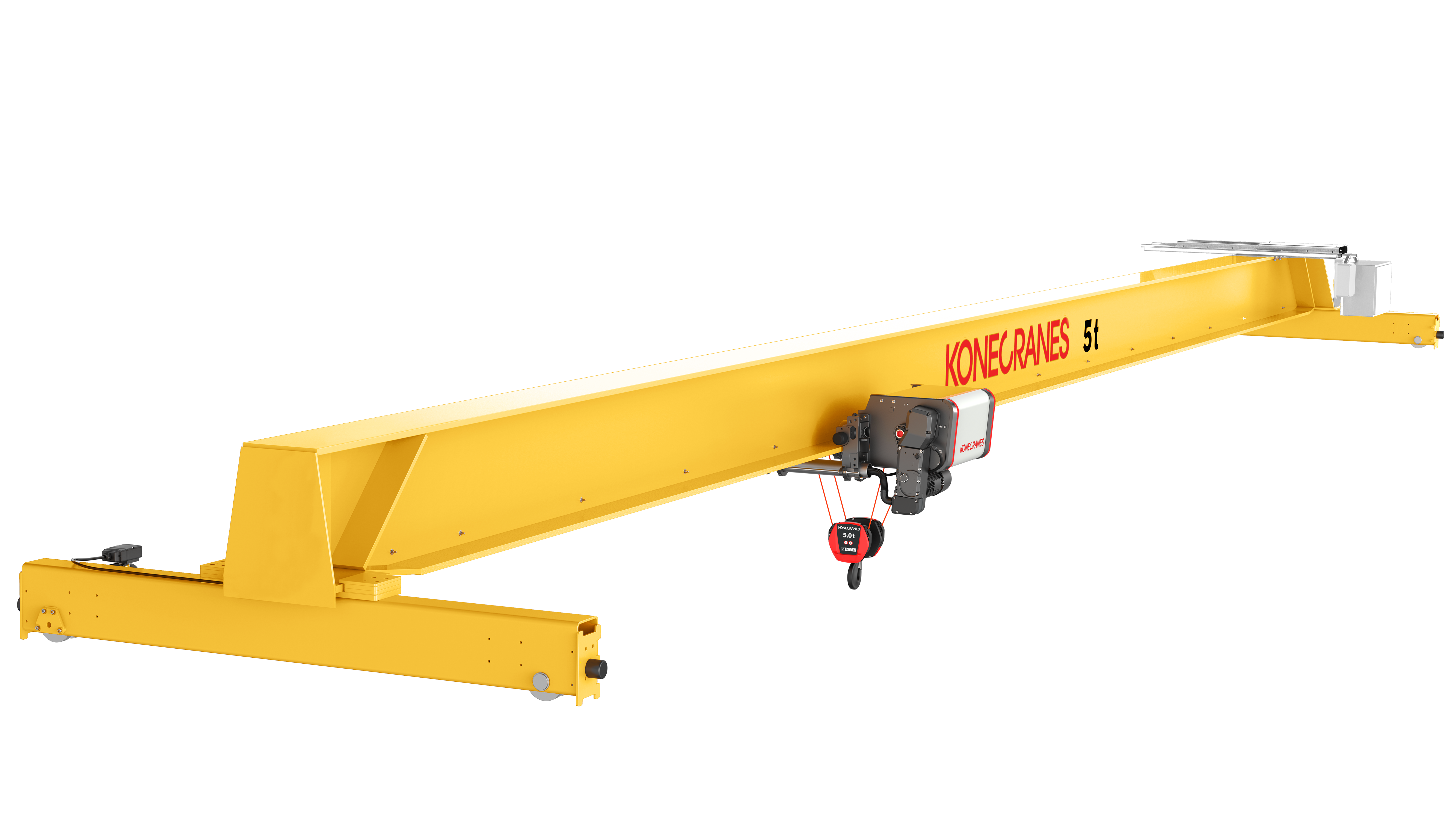

Pont roulant à palan à câble de la série S de Konecranes

La série S de Konecranes est une nouvelle version audacieuse de notre pont roulant standard de l’industrie, avec des caractéristiques inédites telles que le nouveau câble synthétique, une structure symétrique stable, un tambour incliné et un mouflage décalé. Grâce à nos fonctions intelligentes intégrées et à nos innovations de conception, vous travaillerez avec une automatisation avancée, une précision et une commande ultimes. Adapté à toute une gamme de configurations de poutres, le palan à câble de la série S de Konecranes peut soulever jusqu’à 20 tonnes grâce à sa conception avancée, y compris le mouflage décalé, le levage en continu et des fonctions de sécurité qui établissent la norme en matière de levage moderne.

Le pont roulant de la série S de Konecranes possède de nombreuses caractéristiques standard :

•    Choix des poutres : monopoutre et bipoutre – configurations de roulement ou de suspension supérieure

•    Coffret compact, en plus des poutres profilées et caissons traditionnels

•    Tambour incliné pour une plus longue durée de vie des composants de mouflage

•    Mouflage décalé pour des charges sur roue plus équilibrées

•    Composants mécaniques clés spécialement conçus pour les ponts roulants

•    Câble synthétique : solide et durable, mais facile à manipuler et visible

•    Variateur normalisé pour les mouvements de levage et de translation

•    Smart Features : Centrage du crochet, Me suivre et prévention anti-accrochage

CARACTÉRISTIQUESSPÉCIFICATIONS
Capacité nominaleJusqu’à 20 tonnes
Hauteur de levée36 m
Portée30 m
Options du pont roulantMonopoutre et bipoutre, posé et suspendu
Conception de la poutreProfilé, caisson, caisson compact
CâbleCâble synthétique de série, câble en acier en option
Moteur de levageVariateur continu pour le levage par défaut, Option de levage à 2 vitesses
TempératureTempérature standard : +5 ... +40°C.
PeintureCadre en aluminium anodisé peint avec une poudre d’époxy de 70 μm
CrochetsDIN 15401
Type de chariotPalans monopoutres ou bipoutres
Alimentation électriqueChaîne énergétique ou câbles plats
Options de commandeBoîtier de commande suspendu et/ou télécommande radio
Fonctions intelligentes intégréesCentrage du crochet, Prévention anti-accrochage, Me suivre
EnvironnementÀ l’intérieur et à l’extérieur

Les ponts roulants de la série S de Konecranes offrent les avantages suivants :

•    Plusieurs configurations optimisent les hauteurs de levage et la zone de travail sous le pont roulant

•    Utilisez les structures existantes du bâtiment sans investissement supplémentaire

•    La conception optimisée du palan réduit considérablement la torsion structurelle et l’usure

•    Câble léger et sûr ne nécessitant aucune lubrification

•    Conçu pour la convivialité, l’éco-efficacité et la sécurité

•    Un outil flexible adapté à de nombreuses applications industrielles

•    La surveillance à distance TRUCONNECT® fournit des données en temps réel pour la planification des opérations et de la maintenance

Nouveauté : Le nouveau pont roulant Konecranes de la série X

Le pont roulant de la série X de Konecranes a été conçu avec une commande à variation et des fonctions intelligentes pour un levage plus sûr et plus précis. La radio avec affichage intégré offre aux opérateurs une liberté de mouvement et des informations utiles à portée de main.

Le pont roulant est doté d’une architecture électrique allégée et de pointe et de composants connectés intelligents. Ce pont roulant révolutionnaire est équipé du palan à hauteur perdue réduite de la série S de Konecranes avec fonctions intelligentes intégrées, un voyant de sécurité sur le chariot et un câble synthétique robuste, léger et propre.

X series

Caractéristiques standard du pont roulant de la série X de Konecranes :

  • Radio commande intégrée avec affichage et boutons progressifs
  • Feux de signalisation intégrés
  • Inverseur progressif standard pour les mouvements de levage et de déplacement
  • Crochet DIN et protection des doigts et poignée sur le moufle
  • Composants de pont roulant intelligents et sans fil qui surveillent l’état du pont roulant, prennent en charge les fonctions intelligentes et simplifient le dépannage et les mises à jour du logiciel du pont roulant
  • Fonctions intelligentes telles que Centrage du crochet, Me suivre, Prévention anti-accrochage et Contrôle anti-balancement
  • Surveillance à distance TRUCONNECT en option pour l’affichage de l’état, de l’utilisation et des informations de fonctionnement du pont roulant
CARACTÉRISTIQUESSPÉCIFICATIONS
Capacité nominaleJusqu’à 20 tonnes
Hauteur de levée36 m
Portée30 m
Options du pont roulantMonopoutre, bipoutre et sous-poutre (non disponible avec les monorails)
Conception de la poutreZone Profil
CâbleSynthétique ou en acier
Moteur de levageEn continu, 2 vitesses
Plage de temp.+5 °C à +40 °C
EnvironnementIntérieur (le champ d’application sera étendu)
Tension380-415 V/48 V/50 HZ, CEI
CrochetsDIN 15401
Type de chariotHauteur perdue réduite, encombrement standard, bipoutre
Alimentation électriqueChaîne énergétique ou câbles plats
Option de commandeRadio/boîtier de commande suspendu
Système de commandeCommandes à variation pour les mouvements de levage et de translation
En optionPrévention des collisions, Fonctions intelligentes telles que le contrôle anti-balancement, les fonctions d’angle de câble, y compris le Centrage du crochet, la Prévention anti-accrochage et Me suivre, la Surveillance à distance TRUCONNECT, l’affichage du pont roulant tandem

Le pont roulant Konecranes de la série X vous offre les avantages suivants :

  • Excellentes dimensions d’approche pour une utilisation efficace de l’espace.
  • La manutention des charges est plus sûre, plus fluide et plus précise grâce aux fonctions de sécurité intégrées.
  • Les composants connectés intelligents améliorent la sécurité et la productivité, rationalisent la configuration et les mises à jour du logiciel du pont roulant et permettent de mettre à niveau le pont roulant ultérieurement avec de nouvelles fonctionnalités « over the air. »
  • Les composants durables et spécialement conçus fonctionnent parfaitement ensemble pour garantir une durée de vie prolongée et une fiabilité exceptionnelle.
  • Le pont roulant équipé du palan de la série S de Konecranes est conçu avec des composants qui utilisent moins d’acier, fournissant un mouvement plus fluide pour aider à prolonger la durée de vie de l’équipement et à limiter les temps d’immobilisation pour des économies d’énergie et une solution plus durable.
  • La conception du pont roulant simplifie la maintenance et le dépannage et prend en charge la maintenance prédictive pour aider à réduire les temps d’immobilisation imprévus et à améliorer la sécurité, la productivité et la valeur du cycle de vie de l’équipement.

Pont roulant à palan à câble CXT NEO

Le pont roulant CXT NEO de Konecranes pourvu d’un palan à câble métallique est une version spéciale du pont CXT internationalement connu. Puissant et agile, avec une capacité allant jusqu’à 80 tonnes et deux palans allant jusqu’à 160 tonnes, il est particulièrement adapté à la fabrication générale, aux ateliers et aux lignes d’assemblage.

Le pont roulant à câble métallique CXT NEO de Konecranes possède de nombreuses caractéristiques standard :

•    Télécommande radio

•    La disposition du pont roulant optimise l’espace environnant et l’accessibilité

•    Les configurations structurelles monopoutre ou bipoutre ou sous poutre offrent résistance et flexibilité

•    Le levage par variateur en continu réduit les contraintes mécaniques sur les structures

•    La chaîne énergétique protège les câbles d’alimentation et les câbles de commande de l’usure mécanique, augmente la sécurité et l’espace de travail

•    Les fonctions intelligentes garantissent un fonctionnement sûr et fluide

•    Le package de services à distance TRUCONNECT® aide à surveiller l’utilisation du pont roulant et à planifier les opérations

CARACTÉRISTIQUESSPÉCIFICATIONS
Capacité de levage

Jusqu’à 80 tonnes (1 palan)

Jusqu’à 160 tonnes (2 palans)

Hauteur de levageJusqu’à 12 m
PortéeJusqu’à 28 m
Classe de serviceJusqu’à FEM 3 m/ISO M6
Système de contrôleASR. Commandes à variation pour les mouvements de levage et de translation
Système d’exploitationBoîtier de commande suspendu ou radio
Alimentation électriqueChaîne porte-câble
Plage de températuresTempérature standard : +5 °C ... +40 °C.
Environnement de fonctionnementUsage intérieur

Le pont roulant avec palan à câble CXT NEO de Konecranes offre les avantages suivants :

•    Levage puissant dans un ensemble prêt à l’emploi

•    Levage jusqu’à 50 % plus rapide grâce à un variateur écoénergétique

•    Positionnement précis de la charge

•    Contrainte minimale sur la structure du bâtiment

•    Durée de vie plus longue et réduction des coûts inhérents au cycle de vie

•    La radio commande ergonomique accélère les opérations et réduit la fatigue de l’opérateur

•    Facile à utiliser et à entretenir

•    Réponse rapide du service et livraison efficace des pièces de rechange pour maintenir les ponts roulants en bon état de fonctionnement

Ponts roulants à portique

Les ponts roulants à portique de Konecranes sont conçus pour être simples et faciles à utiliser. Grâce à leur structure en acier spécialement conçue, ils sont parfaits pour différents types de bâtiments et de zones de travail, à l’intérieur comme à l’extérieur. Un palan compact tire le meilleur parti de votre espace de travail existant, offrant une zone de travail étendue autour du pont roulant.

Chaque palan est équipé de nos composants de levage de base, développés et fabriqués en interne, ainsi que d’un ensemble complet de fonctions de contrôle et de sécurité et d’options pour des applications de levage industrielles spécifiques. Les portiques monopoutres, semi-portiques et portiques complets ont une capacité jusqu’à 12,5 tonnes, une hauteur de levage jusqu’à 10 mètres et une portée jusqu’à 20 mètres.

Le pont roulant à portique de Konecranes présente les caractéristiques standard suivantes :

•    Fonctions de sécurité telles que les gyrophares et les arrêts d’urgence intégrés en fonction des dimensions du pont roulant

•    Boucles de sécurité pour éviter les collisions

•    Taquets de déraillement avec semi-portique et nettoyeurs de rail pour un mouvement fluide du pont roulant

•    Blocages de sécurité et dispositifs d’arrimage pour éviter tout glissement ou enroulement en cas de vent fort

•    L’anémomètre émet un signal sonore pour inviter à prendre des mesures de sécurité

•    La structure flexible empêche le collage pendant le mouvement

•    Palan compact avec d’excellentes approches du crochet

•    Composants mécaniques clés spécialement conçus pour les ponts roulants

•    Options de portique semi-portique et portique complet

CARACTÉRISTIQUESSPÉCIFICATIONS
Modèles de palan

Palans à câble CXT

Palans à câble synthétique de la série S

Capacité de levageJusqu’à 12,5 tonnes
PortéeJusqu’à 20 mètres
Hauteur de levageJusqu’à 10 mètres
RampeJusqu’à 120 mètres
Commande de vitesse du palanLevage à 2 vitesses ou par variateur (ASR et ESR)
Options de commande du pont roulantBoîtier de commande suspendu, radio ou radio avec boîtier de commande suspendu de secours
Conception de poutrePoutre caisson
AlimentationCâbles plats ou chaîne énergétique

Les ponts roulants à portiques de Konecranes tirent le meilleur parti de votre zone de travail avec les avantages suivants :

•    Permettre des processus efficaces et construire la production en plusieurs couches
•    S’adapte à différents types de bâtiments, permettant de gagner de la place avec un palan compact
•    De multiples fonctions de sécurité empêchent les collisions, les déraillements et les dommages dus au vent
•    Conçu pour des applications de levage spécifiques dans chaque secteur
•    Performances optimales pendant toute la durée de vie de votre équipement
•    Maintenance régulière et service client mondial exceptionnel

Pont roulant portable CXT Explorer

Le CXT Explorer de Konecranes est une solution transportable et économique pour tous les types de levage. Simple mais innovant, notre populaire pont roulant électrique CXT est intégré dans une structure en acier robuste sur une base de deux conteneurs d’expédition ISO standard. Le résultat est une base solide sous un pont roulant puissant, adaptable et mobile qui peut soulever jusqu’à 6,3 tonnes à l’intérieur comme à l’extérieur.

Le pont roulant offre un atelier de maintenance complet, durable et efficace, prêt à l’emploi. Vous avez beaucoup d’espace pour travailler sous une hauteur de levage de 5 mètres et une portée de 5 mètres. Facile à monter, le CXT Explorer est prêt à être soulevé en quelques heures seulement, et il se range encore plus rapidement lorsque vous avez terminé. Les conteneurs d’expédition servent également d’unités de stockage pour les composants du pont roulant, les outils d’entretien, l’équipement et les pièces de rechange. Maintenant, vous pouvez vraiment soulever n’importe où.

Le CXT Explorer de Konecranes possède de nombreuses fonctionnalités standard et :

•    Palan à câble électrique CXT
•    Levage commandé par contacteur à 2 vitesses
•    Mouvements de translation commandés par contacteur à 1 vitesse
•   Deux conteneurs ISO standard de 6 m (20 pieds)
•    Hauteur de 5 mètres et portée de 5 mètres
•    Structure en acier compacte et durable
•    Protection thermique et contre les intempéries pour les climats et les terrains extrêmes
•    Peut utiliser un groupe électrogène lorsque l’électricité n’est pas disponible

RISTIQUESSPÉCIFICATIONS
Capacité de levageCharge 6,3 t
Hauteur de levage5 m
Portée5 m
Voie de roulement6 m
Plage de températuresPlage de température ambiante -20...+50 °C
TensionTension 400 V/50 Hz/48 V ou 460 V/60 Hz/48 V (toutes les tensions et fréquences CXT disponibles sur demande)
Palanpalan à câble CXT
Commande de pont roulantRadio/boîtier de commande suspendu

Le CXT Explorer de Konecranes offre les avantages suivants aux opérateurs et aux installations.

  • Levage rapide, sûr et facile au niveau de l’usine dans presque tous les endroits
  • La base du conteneur d’expédition offre une large zone de travail
  • La conception innovante réduit la force requise pour le levage de charges lourdes
  • Fonctionne même sans raccordement au réseau
  • Idéal pour les besoins de levage temporaires
  • L’installation ne nécessite aucune modification des structures du bâtiment
  • Réponse rapide au service et livraison efficace des pièces de rechange
  • Idéal pour un large éventail d’applications industrielles et de secteurs d’activité :
    • Construction
    • Mines
    • Entretien de véhicules
    • Agriculture
    • Stations de compression au gaz naturel
    • Exploration pétrolière, forage onshore et offshore

Ponts roulants à console murale

Les ponts roulants à console murale sont idéals pour les zones de travail adjacentes. Ils sont utilisés pour transporter les matériaux vers des espaces de travail individuels et manipulent souvent des composants à l’intérieur des compartiments d’assemblage. Un pont roulant avec console murale typique peut soulever jusqu’à 10 tonnes à une hauteur maximale de 10 mètres et fonctionne sur une poutre de 10 mètres. Sa taille compacte permet au pont roulant de s’adapter aux lignes d’assemblage étroites, aux entrepôts ou à d’autres zones industrielles.
Avec le bon type de charge, les ponts roulants à console murale peuvent glisser horizontalement le long d’un rail sur le mur. Ils peuvent être utilisés sous les ponts roulants, ce qui permet plusieurs flux logistiques dans les zones de production. Ils peuvent également supporter des charges plus lourdes par rapport aux systèmes de levage de postes de travail standard. Il peut être utilisé comme auxiliaire pour les ponts roulants et ponts roulants sur portiques de grande taille, ou seul dans un espace très restreint.

Les ponts roulants à console murale de Konecranes présentent les caractéristiques de produit suivantes :

•    Monopoutre, profilé et caisson
•    Alimentation de la chaîne énergétique, rail en option
•    Commande de levage à variateur à deux vitesses ou à plage de vitesses adaptative (ASR)
•    Portée typique inférieure à 10 m
•    Pied vertical de même type que la poutre principale (les deux profilés ou les deux caissons)
•    Œillets de levage sur le pont roulant pour faciliter la manutention en production et sur site
•    Principaux composants mécaniques conçus spécifiquement pour les ponts roulants

CARACTÉRISTIQUESSPÉCIFICATIONS
Capacité de levagejusqu’à 10 tonnes
Hauteur de levage10 mètres
Commande de vitesse du palanLevage à deux vitesses ou par variateur
AlimentationChaîne énergétique, rail en option
Options de commande du pont roulantRadio ou boîtier de commande suspendu
Options de palan

Palans à câble métallique : Série S ou CXT

Palan à chaîne : Série C

Conception de poutreProfilé ou poutre caisson
Température+5 à +40 – Caractéristiques spéciales disponibles pour une plage de température plus large
EnvironnementHabituellement à l’intérieur – Conception spéciale pour une utilisation en extérieur

Des ponts roulants à console murale plus grands sont disponibles conformément aux spécifications des exigences

Les ponts roulants à console murale de Konecranes aident votre petit poste de travail à bénéficier des avantages suivants :

•    La structure en acier légère mais rigide minimise les contraintes du bâtiment tout en permettant une manipulation précise de la charge
•    Mouvements de translation fluides, précis et sûrs grâce à la commande par variateur
•    Peut être personnalisé pour répondre à des exigences spécifiques
•    Entretien facile
•    Un réseau de service après-vente de classe mondiale
