Konecranes D-serie elektrisk kædetalje

Konecranes talje i D-serien er en ideel løsning til mange industrielle applikationer, herunder bilindustrien og generel fabriksproduktion. Den er også velegnet til krævende driftsmiljøer, såsom støberier og galvaniseringsanlæg.

Uanset om det drejer sig om lejlighedsvis vedligeholdelse, hurtig montering i flere skift eller krævende procesanvendelser, er denne talje spækket med funktioner, der giver dig den bedste værdi af din investering.

Konecranes D-serie elektrisk kædetalje tilbyder sikre arbejdsbelastninger fra 80 kg til 5.000 kg i seks taljestørrelser.


Standardudstyret på Konecranes D-seriens elektriske kædetaljer omfatter:

•    Gearkasse, glidekobling og bremse er vedligeholdelsesfri i op til 10 år ved drift i 1 skift.

•    Glidekobling med hastighedsovervågning for automatisk sikker standsning.

•    Driftsgrænsekontakter (top/bund).

•    24 lavspændingskontaktorstyringssystem.

•    Bremse med op til 1,5 millioner koblinger mod 1 million med kontaktorstyring.

•    Højtydende motor, der kan klare 360 cyklusser i timen, selv ved høje temperaturer.

•    Jævn start og bremsning for håndtering af last med lav svingning.

•    2-trins styring for øget sikkerhed.

•    “Plug & Lift” og “Plug & Drive” elektriske tilslutninger for nem installation.

•    Højdejusterbar betjeningsenhed, der hurtigt kan udskiftes på stedet uden ændringer i ledningsføringen.

•    Driftstimetæller, der er synlig for operatøren på undersiden af taljen.

•    Modulært design af kædetaljen for lettere vedligeholdelse.

•    Kompakt og robust kæde, der er nem at udskifte.

•    En passende kædeopsamlingsboks til rådighed for hver krogbane (op til 150 m eller mere) og de omgivende forhold.

EgenskaberSpecifikationer
Lifting capacityUp to 5,000 kg
Lifting heightUp to 150 meters (or even more)
CertificationsCE, RoHS
Duty classUp to FEM 4m/ISO M7, A8/Dh2
Hoist controlPendant with cable or radio control
ElectricsTri-state control / Direct control /
 Contactor control / Continuously variable
hoisting speed with integrated
/customer’s own inverter
HooksAccording to DIN 15401
ChainsDAT standard chain (golden), high strength
 /DAT corrud, high strength (black, high level of corrosion protection)
 / HS7 case-hardened (NiMo aging resistant)
/ RS6 stainless steel (unhardened)
Chain lead offs1, 2, 4
Reevings1/1, 2/1
SuspensionA wide range of brackets and trolleys
Temperature range-20 °C to +45 °C without reduction
 in the duty factor,
operation up to 60 °C and higher possible

Konecranes D-seriens elektriske kædetalje giver dig følgende fordele:

•    Udviklet med fokus på pålidelighed og minimale vedligeholdelseskrav.

•    Installationen går hurtigere og nemmere takket være en række intelligente funktioner.

•    Ergonomiske betjeningselementer og integrerede sikkerhedsfunktioner bidrager til at maksimere operatørens sikkerhed og produktivitet.

•    Mindre nedetid og procesafbrydelser med et løfteværk, der er nemt at vedligeholde.

•    Giver pålidelig løftning selv under krævende forhold, såsom høje temperaturer og ekstreme højder.

•    Et kompakt løfteværk fyldt med funktioner, der giver dig den bedste værdi for din investering.

Konecranes C-serie elektrisk kædetalje

Den elektriske kædetalje i Konecranes C-serie er en ergonomisk og effektiv løftepartner, der understøtter daglige processer. Med en løftekapacitet på op til 5.000 kg giver den bedre kontrol og mobilitet i arbejdsområderne. Med mærkbare forbedringer som f.eks. ny motor, livstidssmurt ny gearkasse, nydesignet kædenød og gennemprøvet bremseteknologi gør den en reel forskel. Vi tager den elektriske kædetalje til et helt nyt niveau.

C- series chain hoist



Den elektriske kædetalje i Konecranes C-serie er udstyret med mange standardfunktioner for ydeevne og pålidelighed:

  • Enkelt og alsidigt beslag til nem og sikker installation
  • Præcisionsgear med levetidssmøring.
  • Motor af høj kvalitet, specialbygget til løft
  • Ventilatorkøling og overophedningsbeskyttelse
  • Holdbare grænseafbrydere for øget sikkerhed
  • Selvjusterende bremse med lavt vedligeholdelsesbehov
  • Let justerbar glidekobling forhindrer overbelastning af taljen
  • Optimeret kædedrev reducerer friktion for jævn bevægelse og langvarig drift
  • Let, ergonomisk krog og skridsikker belægning forbedrer førerens komfort og sikkerhed
  • Modulær løbekat, der nemt kan justeres til flangebredden
FEATURESSPECIFICATIONS
Duty ClassUp to FEM 3m/ISO M6
CertificationsCE, RoHS, (CSA)
Lifting CapacityUp to 5,000 kg
ElectricsBig voltage range with low voltage control
HooksAccording to DIN 15401
PaintAnodized aluminium frame painted with 70 μm
Hoist controlPendant with cable
ChainGalvanized load chain (T-grade)
SuspensionBracket + a full range of Trolleys
Temperature (40% ED and 240 starts/h)-20C; +40C/-4F and 104F
Temperature (60% ED and 300 starts/h)-20C; +50C/-4F and 122F
Hoisting modeSingle speed hoisting/ 2-speed hoisting/ Stepless inverter hoisting
  • Den elektriske kædetalje i Konecranes C-serie giver dig det ultimative inden for anvendelighed, ydeevne og livscyklusværdi.
  • Længere kontinuerlig drift med en arbejdscyklus på op til 60 %
  • Robust motor sikrer, at du behøver mindre vedligeholdelse
  • Designet til mere end en million operationer
  • Bremserne aktiveres altid ved strømsvigt
  • Bredt udvalg af løftehastigheder
  • Trinløse hejsehastigheder med vekselretter for jævne og præcise bevægelser
  • Udvidet hastighedsområde justerer hastigheden, så den passer til belastningen, hvilket øger effektiviteten
  • Slack Chain Control (kontrol af slap kæde) og stødbelastningsabsorbering forbedrer sikkerheden og brugervenligheden og reducerer desuden sliddet på komponenterne, hvilket forlænger levetiden.
  • Innovativ glidekobling og robust driftsmæssig grænseafbryder gør en forskel
  • Taljens form og fremkørselsmål giver kontrol, mobilitet og effektiv udnyttelse af arbejdsområdet
  • Hurtig og sikker installation på få minutter
  • Nem adgang til alle sliddele
  • Ergonomisk design og intuitive betjeningsenheder forbedrer sikkerheden og produktiviteten

CLX og SLX elektrisk kædetalje

Konecranes elektriske CLX- og SLX-kædetaljer er designet til at hjælpe førerne med at forbedre effektiviteten i deres daglige arbejde ved at hjælpe dem med at løfte lettere laster, der er for tunge til at flytte med håndkraft. Begge taljer har fleksibiliteten til at blive brugt i mange forskellige brancher og applikationer.

Hjertet i hver talje er Konecranes Core of Lifting-komponenter, der giver SLX en kapacitet på op til 2.500 kg med trinløs vekselretter, mens CLX kan fordoble lasten og hævning af op til 5.000 kg med 2-hastigheds betjeningsenheder. De kombinerer ergonomi, holdbarhed og pålidelighed på selv de mest krævende arbejdsstationer.



Konecranes CLX- og SLX-kædetaljer tilbyder et bredt udvalg af funktioner og muligheder:

•    Core of Lifting-komponenter af høj kvalitet, herunder præcisionsgear og -motorer

•    Robust aluminiumsramme

•    Ergonomisk svingbar manøvrepult og krogblok

•    Høj arbejdsklasse

•    Termisk beskyttelse og ventilatorventilation som standard

•   IP55-beskyttelse mod støv og vandfugtighed som standard

•    Valg af løftehastigheder

•   Sikkerhedsfunktioner: taljens grænseafbryder, sikkerhedsbremse, krogblok

•    Patenteret drev med kæde

Konecranes CLX- og SLX-taljer har følgende fordele for førere og anlæg:

•    Forbedrer førerens sikkerhed og brugervenlighed

•    Muliggør hurtigere arbejdscyklusser for bedre effektivitet og ydeevne

•    Hurtigere produktionsprocesser

•    Mindre belastning af kæden

•    Nøjagtig og nem positionering

•    Nem og hurtig installation

•    Omfattende, systematisk produktvedligeholdelse i verdensklasse

Svingkraner

Konecranes svingkraner er velegnede til næsten alle typer arbejdsstationer, fra små værksteder til store fabriksmontagelinjer, lagerområder og læsseramper. Svingkraner har en bæreevne på op til 2.000 kg og en svingdrejning på op til 300 grader med en søjlemonteret kranudligger.

Jib crane image



Konecranes vægmonterede og søjlesvingkraner har fælles produktegenskaber, herunder:

• Flere design til kranudliggere baseret på kundekrav

• Stabil drejning med robust leje og justerbar drejningsmodstand

• Manuel drejning fås til alle typer

• Svingbegrænser muliggør justering af drejning for hver to grader

• Klemmearmatur gør det muligt at tilføje en drejningsbegrænser efter installation

• Motoriseret drejning til kranudligger med I-bjælker

• Standard til/fra-sikkerhedsafbryder med søjlemonterede kranudliggere (ekstraudstyr til vægmonterede)

• Robust kabelføring og nem kørsel med pålidelige kabelbærere

• Søjlemonterede kranudliggere tillader kabler nedefra, fra siden eller ovenfra

•  Valg af taljer: manuelt, elektrisk kæde- og pneumatisk løfteudstyr

Standard featuresPillar-mounted Jib crane
Lifting capacity2,000 kg
Crane controlRadio / pendant
Maximum rotation300º
Hoist optionsManual hoist, electric chain hoist, air balancer
EC Machinery DirectiveYes
Design principlesDIN15018, Lifting class H1, Loading group B3
HumidityMaximum 80 % relative humidity
Ambient temperature*-20 °C to +70 °C
Surface protection and paint**Category C2-M corrosion protection according to DIN EN ISO 12944





Standard featuresWall-mounted Jib crane
Lifting capacity2,000 kg
Crane controlRadio / pendant
Maximum rotation270º
Hoist optionsManual hoist, electric chain hoist, air balancer
EC Machinery DirectiveYes
Design principlesDIN15018, Lifting class H1, Loading group B3
HumidityMaximum 80 % relative humidity
Ambient temperature*-20 °C to +70 °C

Konecranes svingkraner er hurtige og præcise værktøjer til materialehåndtering med følgende produktfordele:

  • Nem tilpasning til dit multifunktionelle anlæg med et bredt udvalg af muligheder
  • Forbedret sikkerhed og produktivitet
  • Effektiv og nøjagtig lasthåndtering op til 2.000 kg
  • Avanceret ergonomisk design og justerbare funktioner forbedrer førerens oplevelse
  • Nem at installere og flytte
  • Længere levetid med lave vedligeholdelseskrav
  • Nem vedligeholdelse minimerer nedetid

Konecranes KBK Stål arbejdsstationsløftesystemer

Konecranes KBK-arbejdsstationsløftesystemer i stål opfylder de krævende krav til arbejdspladser og produktionslinjer med en løftekapacitet på op til 2.000 kg. Til præcise og gentagne opgaver, især med tunge laster, har medarbejderne brug for en pålidelig, brugervenlig kran, der er hurtig at installere, kan følge stramme produktionsplaner, spare omkostninger og reducere nedetid.

Konecranes KBK-stålarbejdsstationsløftesystemet har følgende produktegenskaber:

  • Stærke og robuste kranbaner og broer i stål
  • Modulsystem med flere profilstørrelser
  • Forskellige systemkonfigurationer, herunder:
    • enkeltskinne
    • enkelt- og dobbeltdragerbroer med leddelt eller stiv bevægelse
    • Fritstående konstruktioner
    • teleskopkraner
    • installationer til manipulatorhåndtering
  • Manuelle eller motordrevne løbekatte og broer
  • Letløbende løbekatte med lav rullemodstand
  • Servicelem til nem inspektion og vedligeholdelse af løbekat
  • Energitilførsel via feston eller integrerede ledere
  • Lavt frirum tilgængeligt
  • Lange ophængsafstande og spændvidder
  • Beskyttelse mod støv og snavs
  • Kan kombineres med kranbaner og broer af aluminium

Konecranes KBK single girder crane performance data able

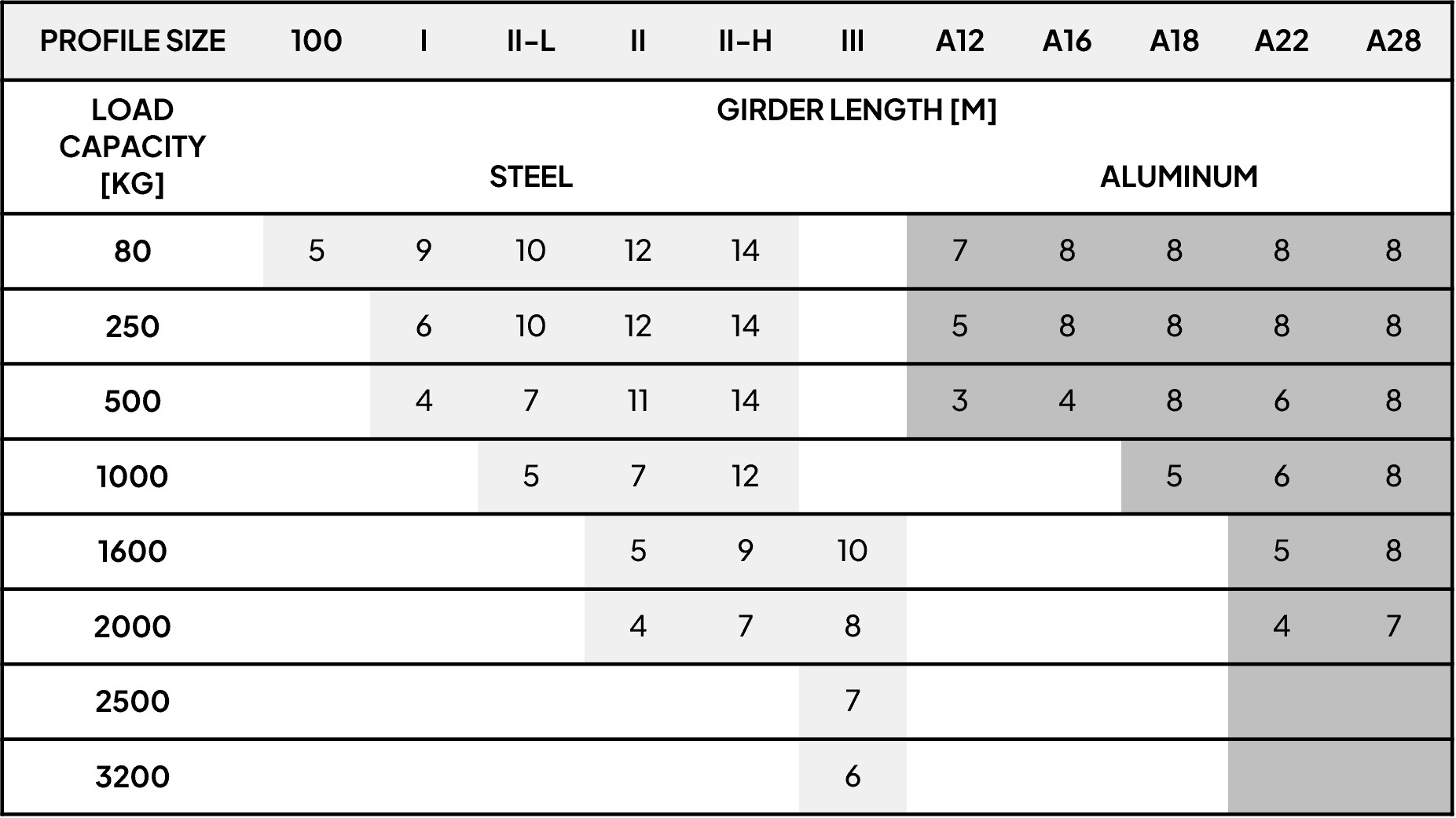

Konecranes KBK double girder crane performance data able

Konecranes KBK-arbejdsstationskran i stål giver pålidelige løft i hele din drift med følgende produktfordele:

  • Kan nemt kombineres med elektriske kædetaljer, pneumatisk løfteudstyr eller manuelle taljer til et alsidigt løftesystem til arbejdsstationer
  • Ideel til krævende opgaver
  • Kan tilpasses til alle former for arbejdsstationsapplikationer
  • Lange ophængsafstande og mobil kørsel over lange spænd
  • Nem installation, ændring og udvidelse
  • Maksimeret arbejdsområde under kranen
  • Lang levetid og reducerede vedligeholdelsesomkostninger
  • Hurtig installation med standardiserede profiler og boltforbindelser
  • Omfattende serviceløsninger hjælper med at øge effektiviteten, sikkerheden og ydeevnen

Konecranes KBK Aluminium arbejdsstationsløftesystemer

Konecranes KBK-arbejdsstationsløftesystemer i aluminium opfylder de krævende krav til rene arbejdspladser og produktionslinjer med en løftekapacitet på op til 2.000 kg. Til præcise og gentagne opgaver, især med tunge laster, har medarbejderne brug for en pålidelig, brugervenlig kran, der er hurtig at installere, kan følge stramme produktionsplaner, spare omkostninger og reducere nedetid.

Konecranes KBK-arbejdsstationsløftesystemer i aluminium har følgende produktegenskaber:

  • Let og holdbar anodiseret aluminiumskonstruktion
  • Modulsystem med flere profilstørrelser
  • Forskellige systemkonfigurationer, herunder:
  • enkeltskinne
  • enkelt- og dobbeltdragerbroer med leddelt eller stiv bevægelse
  • Fritstående konstruktioner
  • teleskopkraner
  • installationer til manipulatorhåndtering
  • Manuelle eller motordrevne løbekatte og broer
  • Letløbende løbekatte med lav rullemodstand
  • Servicelem til nem inspektion og vedligeholdelse af løbekat
  • Energitilførsel via feston eller integrerede ledere eller energikæde
  • Lavt frirum tilgængeligt
  • Levetidsbeskyttelse mod korrosion
  • Kan kombineres med kranbaner og broer af stål

Konecranes KBK double girder crane performance data able

Konecranes KBK-arbejdsstationsløftesystemer i aluminium giver pålidelige løft i hele din virksomhed med følgende produktfordele:

  • Kan nemt kombineres med elektriske kædetaljer, pneumatisk løfteudstyr eller manuelle taljer til et alsidigt løftesystem til arbejdsstationer
  • Høj holdbarhed og produktivitet
  • Let og ergonomisk for den ultimative brugeroplevelse
  • Hurtig installation med standardiserede profiler og boltforbindelser
  • Ca. 50 % lettere end stål og med mindre rullemodstand
  • Minimal vedligeholdelse
  • Nem tilpasning
  • Optimal til rene miljøer
  • Maksimeret arbejdsområde under kranen
  • Omfattende serviceløsninger, der maksimerer den daglige effektivitet, sikkerhed og ydeevne

Bæltetaljer til

Konecranes bæltetalje er det ideelle valg til industrier som elektronik, medicinalvarer og fødevarer, eller hvor renlighed er afgørende. Det smørefri bånd sikrer pålidelige og præcise løft i rene miljøer. Med stærke polyamidremskiver og en rem, der er modstandsdygtig over for syrer, baser, opløsningsmidler og olie, giver den holdbarhed i barske miljøer. Taljen har IP55-beskyttelse, en elektrisk isoleret krogblok og en selvjusterende bremse og sikrer maksimal sikkerhed. Den er nem at installere på forskellige løftesystemer som f.eks. loftskraner, Konecranes KBK-arbejdsstationsløftesystemer, svingkraner og enkeltskinner og kan løfte laster på op til 5 tons.

Konecranes bæltetalje er udstyret med mange standardfunktioner for ydeevne og pålidelighed:

•    Motor af høj kvalitet, specialbygget til løft

•   Overophedningsbeskyttelse

•    Bånd modstandsdygtigt over for korrosion

•    Remskiver af højstyrkepolyamid

•   Elektromagnetisk, selvjusterende bremse

•    Bredt hastighedsområde til både præcise langsomme bevægelser og høj hastighed for proceseffektivitet

•    Ergonomisk håndtag

•    Enkelt design for nem installation og vedligeholdelse

•    IP55 vand- og støvbeskyttelse

•    Elektrisk isoleret krogblok i stål eller rustfrit stål

•    Forskellige løbekatte til forskellige behov: stationær talje, standardløbekat med manuel eller motoriseret drift til lige spor og drejelig løbekat med manuel eller motoriseret drift til buede spor

FeaturesBH2BH5
Lifting Capacity2000 kg5000 kg
Lifting Height9m8.2m
Duty Class2m/M5 (FEM/ISO)2m/M5 (FEM/ISO)
Speed Control2-Speed contactor
control		2-Speed contactor
control
Control OptionsPendant or RadioPendant or Radio
Hoisting Speed20 m/min5.9 m/min
Electricity Supply

Typically festoon with

round/flat cable

Typically festoon with

round/flat cable

HooksAccording to EN10131According to EN10131
CertificationsCE, RoHSCE, RoHS
Temperature-10° C...+40° C-10° C...+40° C
Lifting beltPolyester, Dyneema® optionalDyneema®
EnvironmentIndoor/OutdoorIndoor/Outdoor

Konecranes bæltetalje giver dig følgende fordele:

•   Smøremiddelfrit bånd med lav partikelemission til luften

•    Nem og sikker løftning i rene miljøer

•    Specialbyggede løftekomponenter holder længe og kræver meget lidt vedligeholdelse

•    Bredt udvalg af løftehastigheder til forskellige løftebehov

•    Taljens form og fremkørselsmål giver kontrol, mobilitet og effektiv udnyttelse af arbejdsområdet

•    Kompakte dimensioner c

•    Hurtig installation på forskellige applikationer med flere ophængsmuligheder

•    Brugervenlige betjeningsenheder forbedrer sikkerheden og produktiviteten

•    Mindre vedligeholdelse betyder mindre nedetid

Brugerhåndbog

Konecranes manuelle produkter er fleksible, robuste og bygget til at holde. Konecranes håndbetjente taljeblokke KMP og KM2 har en løftekapacitet fra 5.000 kg til 20.000 kg. Håndbetjente taljeblokke fås som krogophængte modeller eller med løbekatte med I-bjælke. Konecranes KL manuelle skraldetalje er ideelle produkter til bygge-, vedligeholdelses- og servicearbejde med en løftekapacitet på op til 3.000 kg.

Konecranes manuelle produkter har følgende standardfunktioner:

•    Dual Pawl Weston-bremse med 2 friktionsskiver til 4 bremseoverflader og indkapslet for beskyttelse mod snavs

•    Stærk, galvaniseret stålkæde af kvalitet 80 med zinkflagerbelægning for forbedret korrosionsbestandighed

•    Stållegering, varmebehandlede ISO-kroge med låse og inspektionspunkter

•    Løbekatte med I-bjælke med manuelt skub (op til 10 ton) eller håndgearet kæde (op til 20 ton)

•   Glat bearbejdet kædenød og tandhjul

•   Overbelastningsbegrænser

•   Servicevenlighed takket være boltede krogblokke

•    Rustfri stålkæder og krogblok som ekstraudstyr

•   Kædesamleroption

  • Kompakt størrelse og lav vægt
  • 360° håndtagsrotation og gummigreb
  • Løftemekanismen kan frigøres, når den er ubelastet
  • Åben kædebane for nem inspektion og rengøring
  • Maskinbearbejdet kædenød sikrer effektiv drift
  • Overbelastningsbegrænser
  • Let justerbar til et bredt udvalg af flangebredder op til 310 mm
  • Valgmulighed for løbekat med lav frihøjde
  • Maskinbearbejdede stålhjul sikrer jævn bevægelse på profiler
  • Sikkerhedsfaldkroge og gummibuffere
  • Vedligeholdelsesfrie kuglelejer med pakning

Konecranes manuelle produkter giver dig følgende fordele:

  • Sikkerhed og tryghed
  • Sikkerhed, fleksibilitet og pålidelighed
  • Et bredt udvalg af fuldt justerbare funktioner
  • Nemt at installere og anvende
  • Beskyttelse mod snavs
  • Nem inspektion og rengøring
  • Reduceret vægt gør lasten mere sikker at håndtere
  • Ideel, når der ikke er strøm til rådighed, f.eks. på byggepladser eller ved vedligeholdelse
  • Høj holdbarhed, selv i korrosive miljøer
  • Fremragende sikkerhed med integreret overbelastningsbeskyttelse
