Γερανοί χειρισμού μήτρας

Γερανοί διεκπεραίωσης εργασιών (process cranes) για τον κλάδο της αυτοκινητοβιομηχανίας

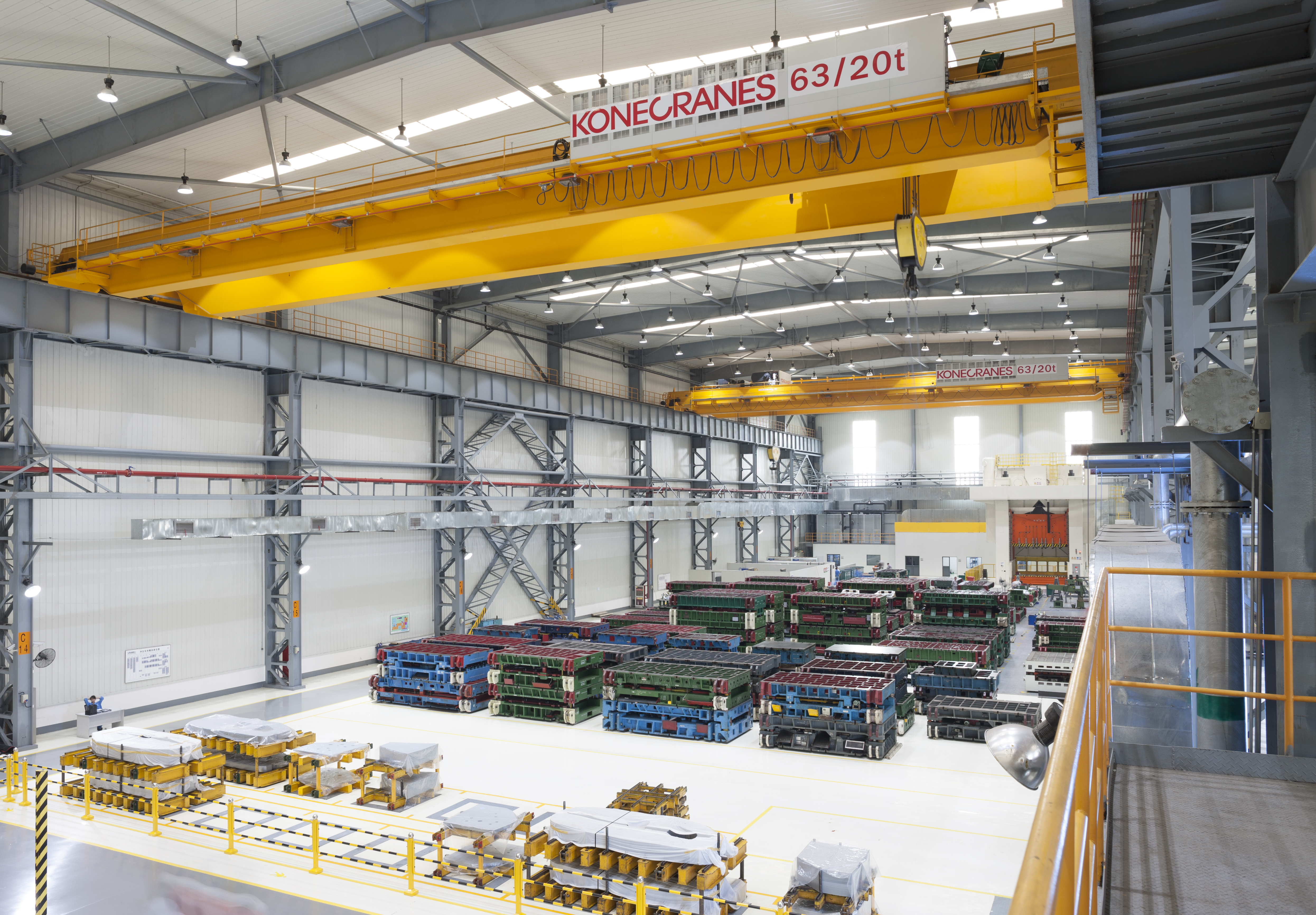

Οι βασικοί γερανοί στην αυτοκινητοβιομηχανία χρησιμοποιούνται για τη μεταφορά καλουπιών από την αποθήκη στο πιεστήριο για φόρτωση, καθώς και για την επιστροφή τους στην αποθήκη. Οι γερανοί διακίνησης καλουπιών χρησιμοποιούνται επίσης για την αναστροφή τους κατά τη διάρκεια εργασιών συντήρησης. Η Konecranes προμηθεύει εξατομικευμένους γερανούς διεργασιών για την αυτοκινητοβιομηχανία εδώ και περισσότερα από 40 χρόνια.

Οι γερανοί διακίνησης καλουπιών της Konecranes είναι συνήθως γερανογέφυρες διπλής δοκού, εξοπλισμένες με διάφορους τύπους τροχήλατων φορείων (trolley) — όπως δύο βαρούλκα σε κοινό trolley ή δύο ανεξάρτητα trolley, γάντζους φόρτωσης με μηχανοκίνητη περιστροφή ή χειροκίνητα ρυθμιζόμενες δοκούς κατανομής φορτίου.

Τα μοντέλα Konecranes M-series και SMARTON με ανοικτού τύπου βαρούλκα είναι ιδανικά σχεδιασμένα για απαιτητικές εφαρμογές διακίνησης καλουπιών.

  • Λύσεις είτε με ανυψωτικό διπλού τροχήλατου φορείου (THT) ή χωριστά τροχήλατα φορεία
  • Για την ανατροπή  του άνω μέρους του καλουπιού, το βοηθητικό ανυψωτικό απαιτεί μεγαλύτερη γωνία συρματόσχοινου, έως και 15 μοίρες
  • Προστασία από υπερφόρτωση (το σύστημα περιλαμβάνει κυψέλες φορτίου και μονάδα ανίχνευσης τυχόν υπερφόρτωσης)
  • Έλεγχος υπερτάχυνσης κατά την ανύψωση με μεταβλητή ταχύτητα
  • Έξυπνες λειτουργίες
  • Αναγεννητική πέδηση
  • Ασύρματο χειριστήριο τύπου joystick και ενσύρματο χειριστήριο για εφεδρική χρήση και συντήρηση
  • Δυνατότητα προσθήκης δεύτερου φρένου στην ανύψωση
  • Ρυθμιστές συχνότητας για τις κύριες κινήσεις
  • Φρένο έκτακτης ανάγκης
  • Truconnect – δυνατότητα απομακρυσμένης παρακολούθησης
  • Ο ηλεκτρολογικός χώρος είναι υπό πίεση και κλιματιζόμενος
  • Τα προαιρετικά χαρακτηριστικά περιλαμβάνουν ασύρματη επικοινωνία με το εργοστασιακό σύστημα ελέγχου και το Σύστημα Διαχείρισης Γερανού (CMS) το οποίο διαθέτει δυνατότητα απομακρυσμένης τεχνικής εξυπηρέτησης.


Σειρά M

SMT

 FEM (Ευρωπαϊκή Ομοσπονδία Μηχανολογικού Εξοπλισμού) Διακίνησης Υλικών*

M6-M8

M5-M7

Τύπος τροχήλατου φορείου (trolley)

Ανοιχτό βαρούλκο

Ανοιχτό βαρούλκο

Ανυψωτική ικανότητα (Κύρια ανυψωτικό)

Μέχρι 63T

30-63 τόνοι

Ανυψωτική ικανότητα (βοηθητικό ανυψωτικό)

20-32 τόνοι

20-32 τόνοι

Span

έως 35 m

έως 35 m

Ύψος ανύψωσης,  μέγ.

Προσαρμοσμένο

Προσαρμοσμένο

Ταχύτητα κίνησης γέφυρας / trolley

Προσαρμοσμένο

Προσαρμοσμένο

Χειροκίνητος έλεγχος

Ασύρματο/ενσύρματο κρεμαστό χειριστήριο

Ασύρματο/ενσύρματο  κρεμαστό χειριστήριο

Παροχή ρεύματος γέφυρας/καροτσιού

Αγωγοί/σύστημα ανάρτησης καλωδίων (φέστον)

Αγωγοί/σύστημα ανάρτησης καλωδίων (φέστον)

Σύστημα ελέγχου κινητήραΟδφηγοί μεταβλητής συχνότητας (VFD) της KonecranesVFD (Οδηγοί μεταβλητής συχνότητας)
  • Προστασία από υπερφόρτωση
  • Έλεγχος υπερτάχυνσης κατά την ανύψωση με μεταβλητή ταχύτητα
  • Απλοποιημένη συντήρηση με ελαχιστοποιημένο κόστος
  • Δυνατότητα απομακρυσμένης υποστήριξης για άμεση επίλυση προβλημάτων και έγκαιρη πληροφόρηση για τον προγραμματισμό συντήρησης
  • Μεγάλη διάρκεια ζωής χάρη σε κινητήρες με μόνωση κλάσης H, θερμαντικά κατά της συμπύκνωσης και αισθητήρες θερμικής προστασίας
  • Ο συγχρονισμός ανύψωσης επιτρέπει την ταχεία  και με μεγάλη ακρίβεια διακίνηση φορτίων

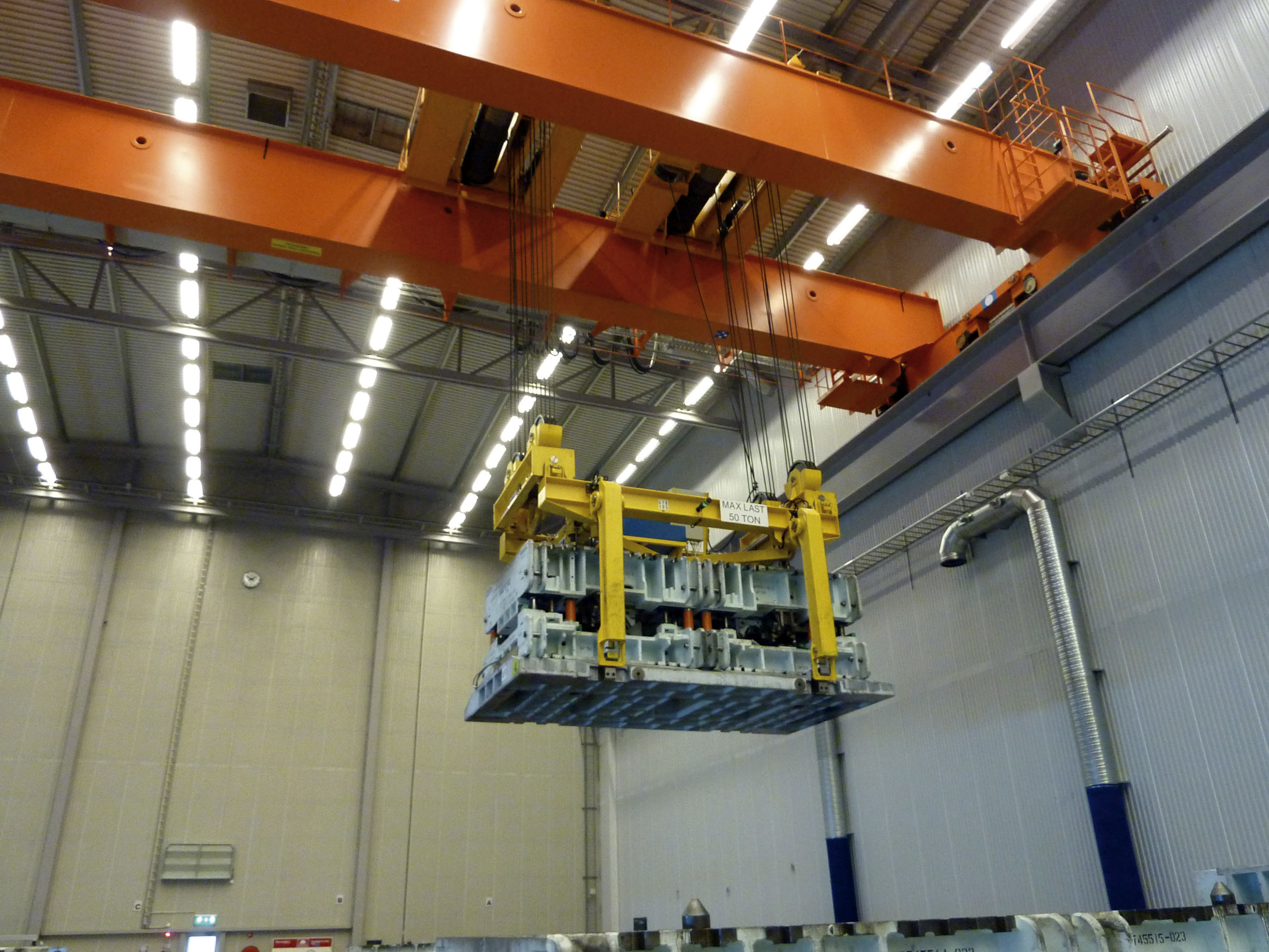

Γερανοί Die Gripper

Στα πιεστήρια της αυτοκινητοβιομηχανίας, παράγονται καθημερινά πάνω από ένα εκατομμύριο εξαρτήματα αμαξώματος διαφόρων σχημάτων και μεγεθών για πολλά διαφορετικά μοντέλα. Λόγω αυτής της μεγάλης ποικιλομορφίας, τα σετ καλουπιών του πιεστηρίου πρέπει να αντικαθίστανται συχνά, απαιτώντας μικρότερους κύκλους πρεσαρίσματος.

Οι σφικτήρες καλουπιών (die grippers) επιτρέπουν την ταχεία, συμπαγή και πολυεπίπεδη αποθήκευση καλουπιών, προσφέροντας σημαντική βελτίωση σε σχέση με τα συμβατικά μέσα ανάρτησης όπως αλυσίδες ή συρματόσχοινα.

Οι γερανοί της Konecranes που διαθέτουν σφικτήρες καλουπιών είναι ειδικά σχεδιασμένοι για τον χειρισμό καλουπιών στην αυτοκινητοβιομηχανία και προσφέρονται με έξυπνη τεχνολογία αισθητήρων, προηγμένες  έξυπνες λειτουργίες (Smart Features) και σύστημα τοποθέτησης ακριβείας για ασφαλή και αποδοτική μεταφορά καλουπιών πιεστηρίου.

  • Τροχήλατο φορείο με συζευγμένα ανοιχτά βαρούλκα
  • Σχεδίαση όλων των εξαρτημάτων λαμβάνοντας υπόψη εκκεντρότητα του κέντρου βάρους 100 mm, σε σχέση με το μέγιστο βάρος του καλουπιού
  • Σταθερή ανάρτηση φορτίου 4 σημείων με εξισορροπητικό βραχίονα (balancing rocker)
  • Τοποθέτηση με ακρίβεια χιλιοστού, χωρίς ταλαντώσεις τύπου εκκρεμούς
  • Εφεδρικά συστήματα μέτρησης με λέιζερ  ή γραμμωτού κώδικα
  • Έλεγχος ταλάντωσης
  • Σφικτήρας καλουπιού με ενσωματωμένο μηχανισμό περιστροφής
  • Ομοιόμορφη χρήση των κλώνων του συρματόσχοινου λόγω ενσωματωμένου αντισταθμιστικού βραχίονα
  • Συρματόσχοινα τεσταρισμένα για αυτή την εφαρμογή με υψηλή δομική σταθερότητα και υψηλό όριο θραύσης
  • Προαιρετική κίνηση με συρματόσχοινο
  • Συγχρονισμένοι αισθητήρες σχεδιασμένοι με εφεδρικότητα και αξιολογημένοι για έναν ασφαλή προγραμματιζόμενο λογικό ελεγκτή (PLC)
 Σειρά MSMT
FEMM7-M8M7
Τύπος τροχήλατου φορείου2 τύμπανα  συρματόσχοινου ανύψωσης2 τύμπανα συρματόσχοινου ανύψωσης
Ανυψωτική ικανότητα (Κύρια ανυψωτικό)Μέχρι 63 t50-63 t
Ακρίβεια εντοπισμού θέσης+/-20 mm+/- 20 mm
ΆνοιγμαΜέχρι 35 mΜέχρι 35 m
Ύψος ανύψωσης, μεγ.ΠροσαρμοσμένοΠροσαρμοσμένο
Ταχύτητα μεγάλης διαδρομήςΈως 120 m/minΈως 120 m/min
Ταχύτητα κίνησης κατά πλάτος της διαδρομήςΈως 60 m/minΈως 60 m/min
Χειροκίνητος έλεγχοςΑσύρματο/ενσύρματο   χειριστήριοΑσύρματο/ενσύρματο  χειριστήριο
Προγραμματιζόμενος Λογικός Ελεγκτής (PLC)Ημι-αυτόματοΗμι-αυτόματο
Τροφοδοσίας ρεύματος Γέφυρας / τροχήλατου φορείουΑγωγοί/σύστημα ανάρτησης καλωδίων (φέστον)Αγωγοί/σύστημα ανάρτησης καλωδίων (φέστον)
Σύστημα Συμπαγούς Διαχείρισης ΑποθήκηςΠροαιρετικόΠροαιρετικό
Σύστημα ελέγχου κινητήραΚινητήρες μεταβλητής συχνότητας(VFD) της KonecranesKonecranes VFD
Ηλεκτρική πέδησηΑντιστάσεις/ μονάδες αναγεννητικής πέδησης  κατ’ επιλογήΑντιστάσεις
  • Ταχύτερη αντικατάσταση καλουπιών
  • Ασφαλέστερος χειρισμός καλουπιών (παραλαβή, μεταφορά και τοποθέτηση)
  • Αποτελεσματική, βέλτιστη αξιοποίηση του διαθέσιμου αποθηκευτικού χώρου
  • Εξατομικευμένος σχεδιασμός γερανών και σφικτήρων καλουπιών ανάλογα με τις απαιτήσεις του πελάτη
  • Η βελτιστοποιημένη διαδρομή συρματοσχοίνου με ελάχιστες τροχαλίες, εξασφαλίζει τη μέγιστη διάρκεια ζωής του συρματοσχοίνου.
  • Διαφορετικά επίπεδα αυτοματισμού: Από χειροκίνητη έως ημι-αυτόματη και πλήρως αυτόματη λειτουργία, σε συνδυασμό με το σύστημα διαχείρισης αποθήκης Konecranes WMS
  • Έξυπνη τεχνολογία αισθητήρων που αναγνωρίζει την ασφαλή παραλαβή φορτίου και ανιχνεύει τον περιβάλλοντα χώρο του σφικτήρα για αποφυγή συγκρούσεων
  • Όλες οι σημαντικές για την ασφάλεια λειτουργίες ελέγχονται σύμφωνα με το πρότυπο EN ISO 13849-1, επίπεδο απόδοσης PL d, κατηγορία 2 – περιλαμβάνει και λειτουργίες παράκαμψης περιορισμένων περιοχών καθώς και καθοδηγούμενη τοποθέτηση στον τελικό προορισμό
  • Δυνατότητα οπτικού ελέγχου της κατάστασης του γερανού και του Συστήματος Διαχείρισης Αποθήκης (WMS) μέσω φορητών συσκευών
  • Απόλυτη προσβασιμότητα σε όλα τα εξαρτήματα για συντήρηση και τεχνική υποστήριξη
  • Δυνατότητα απομακρυσμένης παρακολούθησης για επικαιροποιημένο και έγκαιρο προγραμματισμό συντήρησης

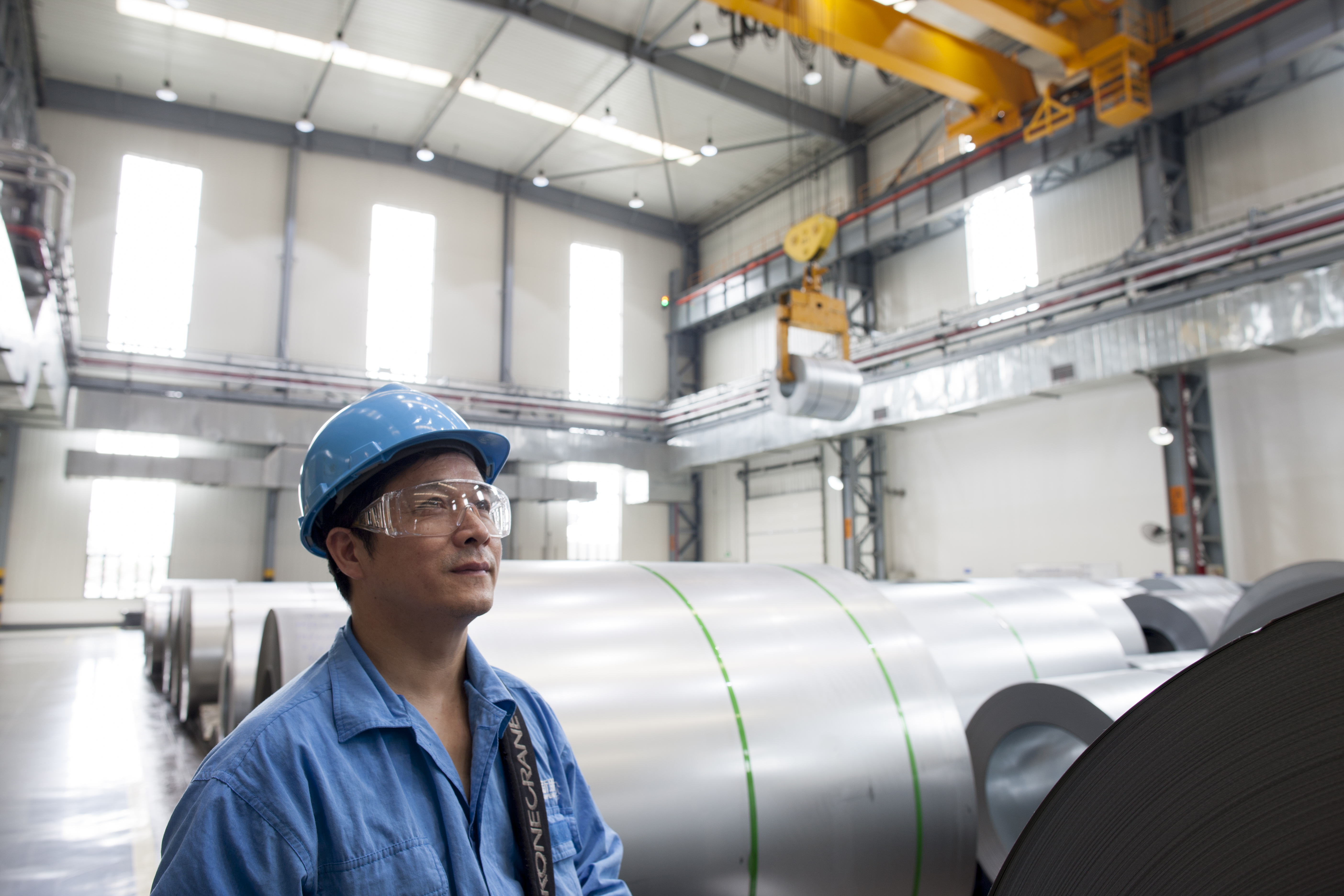

Γερανοί χειρισμού πηνίων

Ο γερανός χειρισμού ρολών μεταφέρει χαλύβδινα ρολά  για αποτύλιξη και κοπή σε φύλλα. Αφού ο χάλυβας κοπεί προκαταρκτικά στο κατάλληλο μέγεθος αυτά τα τεμάχια ή φύλλα εισάγονται στο πιεστήριο για να διαμορφωθούν σε εξαρτήματα του αμαξώματος, όπως το καπό, οι πόρτες, το αμάξωμα, η οροφή κ.ά. Η διαδικασία στο πιεστήριο περιλαμβάνει μια αλληλουχία από τρεις έως πέντε διαδοχικές ενέργειες σφράγισης, με δυνάμεις που κυμαίνονται από 1.000 έως 25.000 kN, ώστε να παραχθεί το τελικό εξάρτημα.

Οι γερανοί μας διακίνησης ρολών έχουν σχεδιαστεί για να κινούνται σε μεγάλες αποστάσεις με μεγάλη ταχύτητα για να διατηρούν βραχείς τους κύκλους εργασίας για τα απαιτητικά χρονοδιαγράμματα παραγωγής της αυτοκινητοβιομηχανίας. Οι γερανοί Konecranes M-series ή CXT μπορούν να παρέχουν ασφαλέστερο και ευκολότερο χειρισμό των ρολών και μπορούν να προσαρμοστούν ώστε να καλύπτουν τις συγκεκριμένες απαιτήσεις σας.

  • Ειδικό τροχήλατο φορείο βαρέως τύπου
  • Διάταξη ενός ή πολλών τροχήλατων φορείων (trolley)
  • Έξυπνες λειτουργίες
  • Στιβαρή κατασκευή γέφυρας και τροχήλατου φορείου από χάλυβα κιβωτοειδούς διατομής
  • Μεγάλο εύρος ταχυτήτων
  • Βαρέως τύπου γάντζος ανύψωσης
  • Οι τροχοί τροχήλατων φορείων είναι ενισχυμένοι βαρέως τύπου
  • Δυνατότητα απομακρυσμένης υποστήριξης μέσω του Truconnect για γρήγορη επίλυση προβλημάτων
 Σειρά MCXT SmartSMT
Κύκλοι λειτουργίαςUp to 2 millionUp to 2 million250,000
FEMM6-M8Μέχρι το M6M5-M7



Τύπος τροχήλατου φορείου



Ανοιχτό βαρούλκο

Συμπαγές ανυωψωτικό  με συρματοινο



Ανοιχτό βαρούλκο

Ανυψωτική ικανότητα (Κύριο ανυψωτικό)



Μέχρι 63 t



Έως 80 t



30-63 t

Ανυψωτική ικανότητα (βοηθητικό ανυψωτικό) ανελκυστήρας)



20-32 t



20-32 t



20-32 τόνοι

ΆνοιγμαΜέχρι 35 mΜέχρι 35 mΜέχρι 35 m

Ύψος ανύψωσης,

max.

ΠροσαρμοσμένοΠροσαρμοσμένοΠροσαρμοσμένο
Ταχύτητα μετα -κίνησης γέφυρας / trolleyΠροσαρμοσμένοΠροσαρμοσμένοΠροσαρμοσμένο
Χειροκίνητος έλεγχοςΑσύρματο/ενσύρματο   χειριστήριοΑσύρματο/ενσύρματο   χειριστήριοΑσύρματο/ενσύρματο   χειριστήριο
Παροχή ρεύματος γέφυρας/trolleyΑγωγοί/ΦέστονΑγωγοί/σύστημα ανάρτησης καλωδίων (φέστον)Αγωγοί/σύστημα ανάρτησης καλωδίων (φέστον)
Σύστημα ελέγχου κινητήραΚινητήρες μεταβλητής συχνότητας(VFD) της Konecranes



Konecranes VFD



Konecranes VFD



Ηλεκτρική πέδηση

Αντιστάσεις/ Μονάδες Αναγεννητικής Πέδησης κατ’ επιλογή



Αντιστάσεις



Αντιστάσεις

  • Σχεδιασμένοι για να μεγιστοποιούν τους κύκλους εργασίας ανά ώρα
  • Ακριβής και ταχεία διακίνηση φορτίων με υψηλές ταχύτητες μετακίνησης
  • Κατάλληλοι για βαριά χρήση με τροχήλατο φορείο
  • Μεγαλύτερη διάρκεια ζωής και υψηλότερη απόδοση της επένδυσης χάρη στα ποιοτικά βασικά παρελκόμενα ανύψωσης
  • Μειωμένοι κραδασμοί χάρη στη στιβαρή κατασκευή από χαλύβδινα υλικά κιβωτοειδούς διατομής.
  • Διαθέσιμες λειτουργίες ελέγχου ταλάντωσης (Sway Control) και  Πρόληψης Χαλάρωσης Συρματόσχοινου (Slack Rope Prevention) για ενίσχυση της ασφάλειας και της παραγωγικότητας στον χώρο εργασίας
  • Μειωμένοι χρόνοι κύκλου λειτουργίας μέσω ημι-αυτόματων και πλήρως αυτόματων λειτουργιών
  • Απλοποιημένη συντήρηση και μειωμένο κόστος συντήρησης
  • Εξοικονόμηση ενέργειας με δυνατότητα αναγεννητικής πέδησης (προαιρετικός εξοπλισμός)

Εξοπλισμός για τον κλάδο της αυτοκινητοβιομηχανίας

Konecranes KBK workstation lifting system
Konecranes KBK workstation lifting system

ΑΝΥΨΩΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΣΤΑΘΜΟΥ ΕΡΓΑΣΙΑΣ

Ο κλάδος της αυτοκινητοβιομηχανίας διαθέτει δυναμικές διαδικασίες, μοναδικές απαιτήσεις παραγωγής και λειτουργικά περιβάλλοντα, οπότε και ο ανυψωτικός εξοπλισμός πρέπει να μπορεί να προσαρμόζεται εύκολα στα παραπάνω. Στη σειρά των ανυψωτικών προϊόντων μας θα βρείτε αξιόπιστο και τον πλέον ασφαλή  εξοπλισμό κατάλληλο για διάφορους σταθμούς εργασίας του κλάδου της αυτοκινητοβιομηχανίας.

Τεχνογνωσία για τον κλάδο της αυτοκινητοβιομηχανίας
