Paranco elettrico a catena Konecranes D-series

Il paranco a catena Konecranes D-series è la soluzione ideale per numerose applicazioni industriali, tra cui il settore automotive e la produzione manifatturiera in generale ed è adatto anche ad ambienti operativi gravosi, come fonderie e impianti di zincatura. Dall’uso occasionale per attività di manutenzione fino all’impiego intensivo su più turni nelle linee di assemblaggio o in applicazioni di processo particolarmente impegnative, questo paranco è dotato di numerose funzionalità progettate per offrirti il massimo valore per il tuo investimento.

Il paranco elettrico a catena Konecranes D-series offre portate da 80 kg a 5.000 kg, disponibili in sei dimensioni di paranco.


Le caratteristiche standard del paranco elettrico a catena Konecranes D-series includono:

  • Riduttore, frizione a slittamento e freno esenti da manutenzione fino a 10 anni con funzionamento su 1 turno.
  • Frizione a slittamento con monitoraggio della velocità per arresto automatico in sicurezza.
  • Finecorsa operativi (alto/basso).
  • Sistema di controllo a contattore a bassa tensione 24 V.
  • Freno con fino a 1,5 milioni di azionamenti rispetto a 1 milione con controllo a contattore.
  • Motore ad alte prestazioni in grado di sostenere 360 cicli all’ora anche ad alte temperature.
  • Avviamento e frenata fluidi per una movimentazione del carico con oscillazioni ridotte.
  • Controllo a 2 velocità per una maggiore sicurezza.
  • Connessioni elettriche “Plug & Lift” e “Plug & Drive” per un’installazione semplice.
  • Pulsantiera regolabile in altezza, facilmente modificabile in loco senza interventi sul cablaggio.
  • Contaore di funzionamento visibile all’operatore sul lato inferiore del paranco.
  • Design modulare del paranco a catena per una manutenzione più semplice.
  • Catena compatta e robusta, facilmente sostituibile.
  • Disponibilità di una soluzione di raccolta catena adatta per ogni corsa gancio (fino a 150 m o oltre) e per qualsiasi condizione ambientale circostante.
CARATTERISTICHE SPECIFICHE
Portata  Fino a  5.000 kg
Altezza di sollevamento Fino a 150 metri (ed oltre)
Certificazioni CE, RoHS
Classe di servizio Fino a FEM 4m/ISO M7, A8/Dh2
Comando del paranco Pulsantiera con cavo o radiocomando
Impianto elettrico Controllo tri-state / controllo diretto /
controllo a contattori / velocità di
sollevamento a variazione continua con inverter integrato
o del cliente
Ganci Conformi alla norma DIN 15401
Catene Catena standard DAT (dorata), ad alta resistenza
/ DAT corrud, ad alta resistenza (nera, elevato livello di protezione contro la corrosione)
/ HS7 cementata (NiMo resistente all’invecchiamento)
/ RS6 in acciaio inox (non temprata)
Guide catena 1, 2, 4
Rinvii della catena 1/1, 2/1
Sospensioni Ampia gamma di staffe e carrelli
Intervallo di temperatura Da -20 °C a +45 °C senza riduzione
del fattore di servizio;
possibile funzionamento fino a 60 °C e oltre.

Il paranco elettrico a catena Konecranes D-series offre i seguenti vantaggi:

  • Progettato per garantire affidabilità con requisiti minimi di manutenzione.
  • Installazione più rapida e semplice grazie a una gamma di funzionalità intelligenti.
  • Comandi ergonomici e funzioni di sicurezza integrate contribuiscono a massimizzare la sicurezza dell’operatore e la produttività.
  • Minori tempi di fermo e interruzioni del processo grazie alla facilità di manutenzione del paranco.
  • Garantisce un sollevamento affidabile anche in condizioni gravose, come temperature elevate e altezze estreme.
  • Un paranco compatto ricco di funzionalità, progettato per offrire il massimo valore al tuo investimento.

Paranco elettrico a catena C-series

Il paranco elettrico a catena Konecranes C-series è un partner di sollevamento ergonomico ed efficiente che supporta i processi di lavoro quotidiani. Con una portata fino a 5.000 kg offre maggiore controllo e mobilità alle aree di lavoro. Miglioramenti concreti come il nuovo motore, il nuovo riduttore lubrificato a vita, il pignone della catena ridisegnato e la collaudata tecnologia dei freni, fanno davvero la differenza. Con C-series portiamo il paranco elettrico a catena a un livello completamente nuovo.

C- series chain hoist



Il paranco elettrico a catena Konecranes C-series è dotato di numerose caratteristiche standard per prestazioni e affidabilità:

  • Staffa semplice e versatile per un'installazione facile e sicura
  • Ingranaggi di precisione con lubrificazione a vita.
  • Motore di alta qualità, progettato appositamente per il sollevamento
  • Protezione da surriscaldamento e raffreddamento a ventola
  • Finecorsa durevoli per una maggiore sicurezza
  • Freno autoregolante che richiede pochissima manutenzione
  • La frizione a slittamento, facilmente regolabile, previene il sovraccarico del paranco
  • Il sistema di trasmissione a catena ottimizzato riduce l'attrito, garantendo movimenti fluidi e un funzionamento duraturo
  • Gancio leggero ed ergonomico con rivestimento antiscivolo, per un maggior comfort e una maggiore sicurezza dell'operatore
  • Carrello modulare facilmente regolabile alla larghezza della flangia
CaratteristicheSpecifica
Classe di servizioFino a FEM 3m/ISO M6
CertificazioniCE, RoHS, (CSA)
Capacità di sollevamentoFino a 5.000 kg
Impianto elettricoAmpia gamma di tensioni con controllo a bassa tensione
GanciSecondo DIN 15401
VerniciaturaTelaio in alluminio anodizzato verniciato con 70 μm
Comando parancoPendente con cavo
CatenaCatena di carico zincata (grado T)
SospensioneStaffa + una gamma completa di carrelli
Temperatura (40% ED e 240 avviamenti/h)-20°C; +40°C/-4°F e 104°F
Temperatura (60% ED e 300 avviamenti/h)-20°C; +50°C/-4°F e 122°F
Modalità di sollevamentoSollevamento a velocità singola/Sollevamento a
2 velocità/Sollevamento con inverter continuo
  • Il paranco elettrico a catena Konecranes C-series offre il massimo in termini di usabilità, prestazioni e valore lungo l’intero ciclo di vita.
  • Funzionamento continuativo più lungo, con fattore di servizio (Cycling Duty Factor) fino al 60%
  • Il motore robusto riduce la necessità di manutenzione
  • Progettato per oltre un milione di operazioni
  • I freni si innestano sempre in caso di perdita di alimentazione
  • Ampia gamma di velocità di sollevamento
  • Velocità di sollevamento continua con inverter per movimenti fluidi e precisi
  • La gamma di velocità estesa (Extended Speed Range) adatta la velocità al carico per garantire la massima efficienza
  • Il controllo dell'allentamento della catena (Slack Chain Control) e l'assorbimento dei carichi d'urto migliorano sicurezza e facilità d’uso e riducono l'usura dei componenti, prolungandone così la durata.
  • Frizione a slittamento innovativa e robusto finecorsa operativo per garantire durata e affidabilità
  • La forma del paranco e le dimensioni di avvicinamento assicurano controllo, mobilità e un utilizzo efficiente dello spazio di lavoro
  • Installazione rapida e sicura in pochi minuti
  • Facile accesso a tutti i componenti soggetti a usura
  • Il design ergonomico e i comandi intuitivi migliorano sicurezza e produttività

Paranco a catena elettrico CLX e SLX

I paranchi a catena elettrici Konecranes CLX e SLX sono progettati per aiutare gli operatori a migliorare l'efficienza del lavoro quotidiano fornendo supporto nella movimentazione di carichi leggeri che risultano comunque troppo pesanti per essere sollevati a mano. Entrambi i paranchi offrono la flessibilità necessaria per essere utilizzati in numerosi settori e applicazioni.

Il cuore di ogni paranco è costituito dai componenti Konecranes Core of Lifting, che consentono allo SLX di raggiungere una capacità fino a 2.500 kg con inverter a variazione continua, mentre il CLX può raddoppiare il carico, sollevando fino a 5.000 kg con i comandi a 2 velocità. Insieme garantiscono ergonomia, durata e affidabilità nelle postazioni di lavoro più esigenti.



I paranchi a catena Konecranes CLX e SLX offrono un'ampia gamma di caratteristiche e opzioni:

•    Componenti Core of Lifting di alta qualità, inclusi ingranaggi e motori di precisione

•    Robusto telaio in alluminio

•    Bozzello e pulsantiera ergonomici

•    Classe di servizio elevata

•    Protezione termica e ventilazione con ventola di serie

•    Protezione IP55 di serie, contro polvere e umidità

•    Scelta delle velocità di sollevamento

•    Funzioni di sicurezza: finecorsa di sollevamento, freno di sicurezza, bozzello con gancio

•    Trasmissione della catena brevettata

I paranchi Konecranes CLX e SLX offrono i seguenti vantaggi agli operatori e agli impianti:

•    Migliorano la sicurezza dell'operatore e la facilità d'uso

•    Consentono cicli di lavoro più rapidi per una migliore efficienza e prestazioni

•    Accelerano i processi produttivi

•    Minore sollecitazione sulla catena

•    Precisione e facilità di posizionamento

•    Installazione rapida e semplice

•    Manutenzione completa, sistematica e di alto livello

Gru a bandiera

Le gru a bandiera Konecranes sono adatte a quasi tutti i tipi di postazioni di lavoro, dalle piccole officine alle grandi linee di assemblaggi, alle aree di stoccaggio e alle baie di carico. Le gru a bandiera hanno una capacità di carico fino a 2.000 kg e un movimento di rotazione che può raggiungere i 300 gradi nelle versioni a colonna.

Jib crane image



Le gru a bandiera a colonna e a parete Konecranes condividono le seguenti caratteristiche:

  • Bracci di diversa configurazione, progettati in base alle esigenze del cliente
  • Rotazione stabile con cuscinetti robusti e resistenza alla rotazione regolabile
  • Rotazione manuale disponibile per tutti i modelli
  • Limitatore di rotazione che consente la regolazione ogni due gradi
  • Fissaggio a morsetto che permette di aggiungere il limitatore anche dopo l’installazione
  • Rotazione motorizzata per le gru con bracci a trave a doppia T
  • Interruttore di sicurezza on/off di serie sulle gru a colonna (opzionale per quelle a muro)
  • Sistema di alimentazione a festone robusto e scorrevole, con portacavi affidabili
  • Le gru a colonna consentono il passaggio dei cavi dal basso, dal lato o dall'alto
  • Ampia scelta dei paranchi: manuali, elettrici a catena e dispositivi di sollevamento pneumatici
Standard featuresPillar-mounted Jib crane
Lifting capacity2,000 kg
Crane controlRadio / pendant
Maximum rotation300º
Hoist optionsManual hoist, electric chain hoist, air balancer
EC Machinery DirectiveYes
Design principlesDIN15018, Lifting class H1, Loading group B3
HumidityMaximum 80 % relative humidity
Ambient temperature*-20 °C to +70 °C
Surface protection and paint**Category C2-M corrosion protection according to DIN EN ISO 12944





Standard featuresWall-mounted Jib crane
Lifting capacity2,000 kg
Crane controlRadio / pendant
Maximum rotation270º
Hoist optionsManual hoist, electric chain hoist, air balancer
EC Machinery DirectiveYes
Design principlesDIN15018, Lifting class H1, Loading group B3
HumidityMaximum 80 % relative humidity
Ambient temperature*-20 °C to +70 °C

Le gru a bandiera Konecranes sono strumenti rapidi e precisi per la movimentazione dei materiali e offrono i seguenti vantaggi:

  • Si adattano facilmente a strutture multifunzione grazie a un'ampia gamma di opzioni
  • Migliorano sicurezza e produttività
  • Movimentazione efficiente e accurata del carico fino a 2.000 kg
  • Design ergonomico avanzato e funzioni regolabili che migliorano l'esperienza dell'operatore
  • Facili da installare e rilocare
  • Lunga durata operativa con requisiti di manutenzione ridotti
  • Facile manutenzione, che riduce al minimo i tempi di fermo

Sistemi di sollevamento per postazioni di lavoro Konecranes KBK in acciaio

I sistemi di sollevamento per postazioni di lavoro Konecranes KBK in acciaio soddisfano i requisiti più esigenti di postazioni di lavoro e linee produttive con una capacità di sollevamento fino a 2.000 kg. Per operazioni precise e ripetitive, in particolare su carichi pesanti, gli operatori hanno bisogno di una gru affidabile e facile da usare, che sia rapida da installare, in grado di rispettare programmi di produzione serrati, ridurre i costi e limitare i tempi di fermo.

Il sistema di sollevamento per postazioni di lavoro Konecranes KBK in acciaio presenta le seguenti caratteristiche:

  • Vie di corsa e gru di traslazione in acciaio robuste e resistenti
  • Sistema modulare con profili di diverse dimensioni
  • Varie configurazioni di sistema, tra cui:
    • monorotaia
    • gru a trave singola o doppia con movimento articolato o rigido
    • strutture autoportanti
    • gru telescopiche
    • installazioni per la movimentazione con manipolatori
  • Carrelli e gru di traslazione manuali o motorizzati
  • Carrelli a scorrimento fluido con bassa resistenza al rotolamento
  • Sportello di servizio per un’ispezione e manutenzione del carrello facilitate
  • Alimentazione elettrica tramite festone o linee conduttrici integrate
  • Ingombro ridotto
  • Campate lunghe e scartamento elevato
  • Protezione da polvere e sporco
  • Possibilità di combinare vie di corsa e gru di traslazione in acciaio con elementi in alluminio

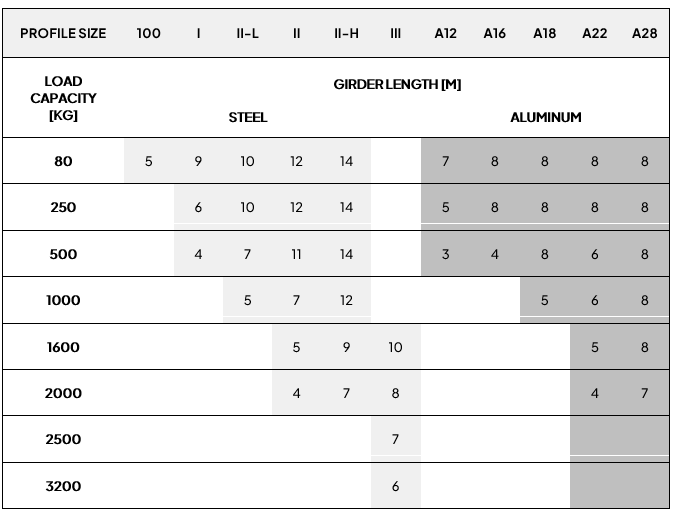

Konecranes KBK single girder crane performance data able

Konecranes KBK double girder crane performance data able

La gru per postazioni di lavoro Konecranes KBK in acciaio garantisce un sollevamento affidabile in tutte le operazioni offrendo i seguenti vantaggi:

  • Facilmente combinabile con paranchi elettrici a catena, dispositivi di sollevamento pneumatici o paranchi manuali per un sistema di sollevamento versatile
  • Ideale per applicazioni pesanti
  • Adattabile a qualsiasi tipo di postazione di lavoro
  • Ampie distanze di sospensione e lunghezze di corsa dello scartamento
  • Installazione, modifica ed estensione semplici
  • Ampio spazio di lavoro disponibile sotto la gru
  • Lunga durata operativa e riduzione dei costi di manutenzione
  • Installazione rapida grazie a profili standardizzati e connessioni imbullonate
  • Soluzioni di assistenza complete, per migliorare sicurezza e prestazioni

Gru per postazioni di lavoro Konecranes KBK in alluminio

I sistemi di sollevamento per postazioni di lavoro Konecranes KBK in alluminio di soddisfano i requisiti più esigenti degli ambienti puliti e delle linee produttive con una capacità di sollevamento fino a 2.000 kg. Per operazioni precise e ripetitive, in particolare con carichi pesanti, gli operatori hanno bisogno di una gru affidabile e facile da usare, che sia rapida da installare, in grado di seguire ritmi produttivi serrati, ridurre i costi e contenere i tempi di fermo.

I sistemi di sollevamento per postazioni di lavoro Konecranes KBK in alluminio offrono le seguenti caratteristiche:

  • Struttura in alluminio anodizzato, leggera e resistente
  • Sistema modulare con profili di diverse dimensioni
  • Diverse configurazioni di sistema, tra cui:
    • monorotaia
    • gru a trave singola o doppia con movimento articolato o rigido
    • strutture autoportanti
    • gru telescopiche
    • predisposizioni per la movimentazione con manipolatori
  • Carrelli e gru di traslazione manuali o motorizzati
  • Carrelli a scorrimento fluido con bassa resistenza al rotolamento
  • Sportello di servizio per interventi di ispezione e manutenzione del carrello agevolati
  • Alimentazione elettrica tramite festone, linee conduttrici integrate o catene portacavi
  • Altezza ridotta
  • Protezione permanente contro la corrosione
  • Possibilità di combinazione con vie di corsa e gru di traslazione in acciaio

Konecranes KBK double girder crane performance data able

I sistemi di sollevamento per postazioni di lavoro Konecranes KBK in alluminio forniscono un sollevamento affidabile in tutte le operazioni offrendo i seguenti vantaggi:

  • Facilmente combinabile con paranchi elettrici a catena, dispositivi di sollevamento pneumatici o paranchi manuali per un sistema di sollevamento versatile
  • Elevata durata e produttività
  • Leggero ed ergonomico per la migliore esperienza d’uso
  • Installazione rapida grazie a profili standardizzati e connessioni imbullonate
  • Più leggero dell’acciaio di circa il 50% con minore resistenza al rotolamento
  • Manutenzione minima richiesta
  • Facilmente personalizzabile
  • Ottimale per ambienti puliti
  • Ampio spazio di lavoro disponibile sotto la gru
  • Soluzioni di assistenza complete per massimizzare efficienza quotidiana, sicurezza e prestazioni

Paranco a cinghia

Il paranco a cinghia Konecranes è la scelta ideale per settori come l'elettronica, il settore farmaceutico e alimentare, o ovunque la pulizia sia essenziale. La cinghia priva di lubrificante garantisce un sollevamento affidabile e preciso in ambienti puliti. Con pulegge in poliammide ad alta resistenza e una cinghia resistente ad acidi, basi, solventi e olio, offre durata in ambienti difficili. Dotato di protezione IP55, bozzello con gancio isolato elettricamente e freno autoregolante, il paranco garantisce la massima sicurezza. Facile da installare su vari sistemi di sollevamento come gru a ponte, sistemi di sollevamento per postazioni di lavoro KBK Konecranes, gru a braccio orizzontale e monorotaie, supporta carichi fino a 6,3 tonnellate.

Il paranco a cinghia Konecranes è dotato di numerose caratteristiche standard per prestazioni e affidabilità:

  • Motore di alta qualità, progettato appositamente per il sollevamento
  • Protezione contro il surriscaldamento
  • Cinghia resistente alla corrosione
  • Pulegge in poliammide ad alta resistenza
  • Freno elettromagnetico autoregolante
  • Ampia gamma di velocità per l'efficienza del processo con movimenti lenti accurati e velocità elevate
  • Design ergonomico
  • Design semplice per una facile installazione e manutenzione
  • Protezione IP55 o IP66 contro acqua e polvere
  • Bozzello con gancio in acciaio o acciaio inox isolato elettricamente
  • Carrelli diversi per esigenze diverse: paranco fisso, carrello standard con azionamento manuale o motorizzato per vie di corsa rettilinee e carrello girevole con azionamento manuale o motorizzato per vie di corsa curve

CARATTERISTICHE

BH2

BH5

Capacità nominale

Da 125 kg a 2.000 kg

Da 2.000 kg a 6.300 kg

Altezza di sollevamento

9 metri

8,2 metri

Classe di esercizio

2 m/M5 (FEM/ISO)

2 m/M5 (FEM/ISO)

Controllo velocità

Comando teleruttore a due velocità

Comando teleruttore a due velocità

Opzioni di comando

Pulsantiera pensile o radiocomando

Pulsantiera pensile o radiocomando

Velocità di sollevamento

20 m/min

(a 2 velocità o Inverter)

5,9 m/min

(solo a 2 velocità)

Fornitura di energia elettrica

Tipicamente cavo a festone con cavo piatto/tondo

Tipicamente cavo a festone con cavo piatto/tondo

Ganci

Secondo EN10131

Secondo EN10131

Certificazioni

CE, RoHS

CE, RoHS

Intervallo di temperatura

-10° C to +40° C

-10° C to +40° C

Cinghia di sollevamento

Cinghia Dyneema® bianca

Cinghia Dyneema® bianca

Funzioni di sicurezza integrate

Protezione termica del motore di sollevamento, bozzello con gancio isolato elettricamente, dispositivo di protezione da sovraccarico, fermi antideragliamento per carrelli

Protezione termica del motore di sollevamento, bozzello con gancio isolato elettricamente, dispositivo di protezione da sovraccarico, fermi antideragliamento per carrelli

Ambiente

Per uso interno ed esterno

Per uso interno ed esterno

Il paranco a cinghia Konecranes offre i seguenti vantaggi:

  • Cinghia priva di lubrificante con basse emissioni di particelle nell'aria
  • Sollevamento facile e sicuro in ambienti puliti
  • I componenti di sollevamento appositamente progettati durano a lungo e richiedono una manutenzione minima
  • Ampia gamma di velocità di sollevamento per esigenze di sollevamento variabili
  • La forma del paranco e le dimensioni di avvicinamento offrono controllo, mobilità e utilizzo efficiente dello spazio di lavoro
  • Dimensioni C compatte
  • Installazione rapida su diverse applicazioni grazie alle diverse opzioni di sospensione
  • I comandi facili da usare migliorano la sicurezza e la produttività
  • Meno manutenzione significa meno tempi di inattività

Prodotti manuali

I prodotti manuali Konecranes sono flessibili, robusti e progettati per durare nel tempo. I paranchi manuali a catena Konecranes KMP e KM2 offrono capacità di sollevamento da 5.000 kg a 20.000 kg. I paranchi manuali a catena sono disponibili in versione a sospensione con gancio oppure con carrello per trave a doppia T. I paranchi manuali a leva Konecranes KL sono prodotti ideali per attività di costruzione, manutenzione e assistenza con capacità di sollevamento fino a 3.000 kg.

I prodotti manuali Konecranes presentano le seguenti caratteristiche standard:

•    Freno a doppio cricchetto tipo Weston con 2 dischi di attrito per 4 superfici frenanti, chiuso per protezione contro lo sporco

•    Catena di carico in acciaio zincato di grado 80, con rivestimento in zinco lamellare per una maggiore resistenza alla corrosione

•    Ganci ISO in lega d'acciaio trattati termicamente con chiusure e punti di ispezione

•    Carrelli con trave a doppio T con spinta manuale (fino a 10 tonnellate) o catena manuale (fino a 20 tonnellate)

•    Ruota dentata e ingranaggi lavorati con precisione per uno scorrimento fluido

•    Limitatore di sovraccarico

•    Facile manutenzione grazie ai bozzelli con gancio imbullonati

•    Catene e bozzello con gancio in acciaio inox opzionali

•    Opzione raccogli catena

  • Dimensioni compatte e peso ridotto
  • Rotazione della leva a 360° con impugnatura in gomma
  • Meccanismo di sollevamento disinnestabile a vuoto
  • Percorso catena aperto per una facile ispezione e pulizia
  • Ruota dentata della catena lavorata con precisione per un funzionamento efficiente
  • Limitatore di sovraccarico
  • Facile regolazione per un'ampia gamma di larghezze flangia fino a 310 mm
  • Versione a ingombro ridotto disponibile
  • Ruote in acciaio lavorato che assicurano uno scorrimento fluido sui profili
  • Staffe anticaduta di sicurezza e respingenti in gomma
  • Cuscinetti a sfere delle ruote a tenuta stagna e senza necessità di manutenzione

I prodotti manuali Konecranes offrono i seguenti vantaggi:

  • Affidabilità e tranquillità operativa
  • Sicurezza, flessibilità e affidabilità elevate
  • Ampia gamma di caratteristiche completamente regolabili
  • Facilità di installazione e utilizzo
  • Protezione efficace contro lo sporco
  • Ispezione e pulizia semplici
  • Peso ridotto, per una movimentazione dei carichi più sicura
  • Ideali quando l'alimentazione elettrica non è disponibile, ad esempio nei cantieri o durante la manutenzione
  • Elevata durabilità, anche in ambienti corrosivi
  • Sicurezza superiore grazie alla protezione da sovraccarico integrata
  • Investimento sicuro e produttivo a lungo termine
