Konecranes D-serie elektrisk kjettingtalje

Taljen i Konecranes D-serie er en ideell løsning for mange industrielle bruksområder, for eksempel bilindustrien og generell produksjon. Den egner seg også for krevende driftsmiljøer som støperier og galvaniseringsanlegg. Fra sporadisk vedlikehold til rask montering over flere skift eller krevende bruksområder, er denne taljen fullpakket med funksjoner som gir deg mest verdi for investeringen. 

Konecranes D-serie elektrisk kjettingtalje tilbyr sikker arbeidsbelastning fra 80 til 5000 kg i seks taljestørrelser.


Standardutstyret på Konecranes D-serie elektriske kjettingtaljer inkluderer:

•    Girkasse, slurekobling og brems er vedlikeholdsfrie i opptil 10 år, ved drift i ett skift.

•    Slurekobling med hastighetsovervåking for automatisk sikker stopp.

•    Driftsgrensebrytere (opp/ned).

•    24V lavspenningskontaktorstyring.

•    Brems med opptil 1,5 millioner operasjoner, 1 million med kontaktorstyring.

•    Høyytelsesmotor som klarer 360 sykluser i timen selv ved høye temperaturer.

•    Jevn start og stopp, fører til liten uønsket bevegelse i last.

•    2-trinns kontroll for økt sikkerhet.

•    ”Plug & Lift”- og ”Plug & Drive”-tilkoblinger for enkel installasjon.

•    Høydejusterbar betjeningsenhet som raskt kan byttes ut på stedet uten endringer i ledningsnettet.

•    Driftstidsteller synlig for operatøren på undersiden av taljen.

•    Modulær kjettingtalje for enklere vedlikehold.

•    Enkel å skifte ut, kompakt og robust kjetting.

•    En passende kjettingoppsamler tilgjengelig for hver løftehøyde (150 m eller mer) og omgivelsesforhold.

FEATURESSPECIFICATIONS
Lifting capacityUp to 5,000 kg
Lifting heightUp to 150 meters (or even more)
CertificationsCE, RoHS
Duty classUp to FEM 4m/ISO M7, A8/Dh2
Hoist controlPendant with cable or radio control
ElectricsTri-state control / Direct control /
 Contactor control / Continuously variable
hoisting speed with integrated
/customer’s own inverter
HooksAccording to DIN 15401
ChainsDAT standard chain (golden), high strength
 /DAT corrud, high strength (black, high level of corrosion protection)
 / HS7 case-hardened (NiMo aging resistant)
/ RS6 stainless steel (unhardened)
Chain lead offs1, 2, 4
Reevings1/1, 2/1
SuspensionA wide range of brackets and trolleys
Temperature range-20 °C to +45 °C without reduction
 in the duty factor,
operation up to 60 °C and higher possible

Den elektriske kjettingtaljen i Konecranes D-serie gir deg følgende fordeler:

•    Utformet for pålitelighet med minimale vedlikeholdskrav.

•    Raskere og enklere installasjon.

•    Ergonomiske betjeningsenhet og integrerte sikkerhetsfunksjoner bidrar til å maksimere operatørens sikkerhet og produktivitet.

•    Mindre driftsstans og pruduksjonsavbrudd med et løfteutstyr som er enkelt å vedlikeholde.

•    Gir pålitelig drift selv under tøffe forhold, som høye temperaturer og ekstreme høyder.

•    Et kompakt løfteapparat fullpakket med funksjoner som gir deg mest mulig valuta for pengene.

Elektrisk kjettingtalje i C-serien

Konecranes C-seriens elektriske kjettingtalje er en ergonomisk og effektiv løftepartner som støtter hverdagslige prosesser. Konecranes C-seriens elektriske kjettingtalje er en ergonomisk og effektiv løftepartner som støtter hverdagslige prosesser. Med håndgripelige forbedringer som ny motor, livslang smurt ny girkasse, nydesignet kjedehjul og dokumentert bremseteknologi utgjør en reell forskjell. Vi tar den elektriske kjettingtaljen til et helt nytt nivå

C- series chain hoist



Den elektriske kjettingtaljen i Konecranes C-serien er utstyrt med mange standardfunksjoner for ytelse og pålitelighet:

  • Enkel og allsidig brakett for enkel og sikker installasjon
  • Presisjonsgir med levetidssmøring.
  • Motor av høy kvalitet, spesialbygd for løfting
  • Vifte og overopphetingsvern
  • Holdbare grensebrytere for økt sikkerhet
  • Selvjusterende brems som krever lite vedlikehold
  • Enkelt justerbar slurekobling forhindrer sakking av taljen
  • Optimalisert drivenhet med kjetting reduserer friksjon for jevn bevegelse og langvarig drift
  • Lett, ergonomisk krok og sklisikkert belegg forbedrer operatørens komfort og sikkerhet
  • Modulær løpekatt som enkelt kan justeres til flensens bredde
KarakteristikkerSpesifikasjon
Duty ClassUp to FEM 3m/ISO M6
CertificationsCE, RoHS, (CSA)
Lifting CapacityUp to 5,000 kg
ElectricsBig voltage range with low voltage control
HooksAccording to DIN 15401
PaintAnodized aluminium frame painted with 70 μm
Hoist controlPendant with cable
ChainGalvanized load chain (T-grade)
SuspensionBracket + a full range of Trolleys
Temperature (40% ED and 240 starts/h)-20C; +40C/-4F and 104F
Temperature (60% ED and 300 starts/h)-20C; +50C/-4F and 122F
Hoisting modeSingle speed hoisting/ 2-speed hoisting/ Stepless inverter hoisting
  • Konecranes' elektriske kjettingtalje i C-serien gir deg det ultimate innen brukervennlighet, ytelse og livssyklusverdi.
  • Lengre kontinuerlig drift med arbeidssyklus på opptil 60 %
  • Robust motor sikrer mindre vedlikehold
  • Konstruert for mer enn en million operasjoner
  • Bremsene kobles alltid inn ved strømbrudd
  • Bredt utvalg av hastigheter for løfting
  • Trinnløse løftehastigheter med inverter for jevne og nøyaktige bevegelser
  • Utvidet hastighetsområde justerer hastigheten etter lasten for bedre virkningsgrad
  • Styring av slakk kjetting og støtbelastningsabsorpsjon forbedrer sikkerheten og brukervennligheten, og reduserer i tillegg slitasjen på komponentene, noe som øker levetiden.
  • Innovativ slurekobling og robust grensebryter for holdbarhet og pålitelighet
  • Taljens form og tilnærmingsmål gir styring, mobilitet og effektiv bruk av arbeidsområdet
  • Rask og sikker installasjon på bare noen minutter
  • Enkel tilgang til alle slitedeler
  • Ergonomisk design og intuitiv styring forbedrer sikkerheten og produktiviteten

CLX og SLX elektrisk kjettingtalje

Konecranes' elektriske CLX- og SLX-kjettingtaljer er konstruert for å hjelpe operatørene med å forbedre virkningsgraden i det daglige arbeidet ved å hjelpe dem med løfting av lettere laster som er for tunge til å flytte for hånd. Begge taljene har fleksibiliteten til å brukes i mange ulike bransjer og bruksområder.

Kjernen i hver talje er Konecranes' Core of Lifting-komponenter, som gir SLX en kapasitet på opptil 2500 kg med trinnløs inverter, mens CLX kan doble lasten ved heving av opptil 5000 kg med 2-trinns styring. De kombinerer ergonomi, holdbarhet og pålitelighet på de mest krevende arbeidsstasjoner.



Konecranes' CLX- og SLX-kjettingtaljer tilbyr et bredt spekter av funksjoner og alternativer:

•   Kjernekomponenter for løfting av høy kvalitet, inkludert presisjonsgir og motorer

•    Robust aluminiumsramme

•    Ergonomisk trykknapptablå og krokblokk

•    Høy driftsklasse

•    Termisk beskyttelse og vifte som standard

•   IP55-beskyttelse mot støv og vannfuktighet som standard

•    Valg av hastighet for løfting

•   Sikkerhetsfunksjoner: grensebryter for heis, sikkerhetsbrems, krokblokk

•    Patentert drivenhet med kjetting

Konecranes CLX- og SLX-taljer har følgende fordeler for operatører og anlegg:

•    Forbedrer operatørens sikkerhet og brukervennlighet

•    Muliggjør raskere arbeidssykluser for bedre virkningsgrad og ytelse

•    Hurtigere produksjonsprosesser

•    Mindre belastning på kjettingen

•    Nøyaktig og enkel posisjonering

•    Rask og enkel installasjon

•    Omfattende, systematisk produktvedlikehold i verdensklasse

Jib-kraner

Konecranes jib-kraner egner seg til nesten alle typer arbeidsstasjoner, fra små verksteder til store fabrikkmonteringslinjer, lagerområder og lasterom. Jib-kraner har en lastkapasitet på opptil 2000 kg og en svingbevegelse som kan nå 300 grader med en stolpejib.

Jib crane image



Konecranes' søyle- eller veggsvingkraner har felles produktegenskaper, inkludert:

• Flere utforminger for utliggere basert på kundens krav

• Stabil sving med robust lager og justerbar svingmotstand

• Manuell sving tilgjengelig for alle typer

• Svingbegrenser gjør det mulig å justere rotasjonen hver andre grad

• Klemme-fitting gjør det mulig å legge til sving-begrenser etter installasjon

• Motorisert sving for utliggere med I-bjelker

• Standard på/av-sikkerhetsbryter med søyleformede utliggere (tilleggsutstyr for veggmontert)

•  Robust festong og enkel kjøring med pålitelige kabelbærere

• Søylemonterte utliggere tillater kabler nedenfra, fra siden eller ovenfra

• Valg av talje: manuelle, elektriske kjetting- og pneumatiske løfteredskaper

Standard featuresPillar-mounted Jib crane
Lifting capacity2,000 kg
Crane controlRadio / pendant
Maximum rotation300º
Hoist optionsManual hoist, electric chain hoist, air balancer
EC Machinery DirectiveYes
Design principlesDIN15018, Lifting class H1, Loading group B3
HumidityMaximum 80 % relative humidity
Ambient temperature*-20 °C to +70 °C
Surface protection and paint**Category C2-M corrosion protection according to DIN EN ISO 12944





Standard featuresWall-mounted Jib crane
Lifting capacity2,000 kg
Crane controlRadio / pendant
Maximum rotation270º
Hoist optionsManual hoist, electric chain hoist, air balancer
EC Machinery DirectiveYes
Design principlesDIN15018, Lifting class H1, Loading group B3
HumidityMaximum 80 % relative humidity
Ambient temperature*-20 °C to +70 °C

Konecranes' søyle- eller veggsvingkraner er raske og presise verktøy for materialhåndtering med følgende produktfordeler:

• Enkel tilpasning til ditt flerbruksanlegg med et bredt utvalg av alternativer

• Økt sikkerhet og produktivitet

• Effektiv og nøyaktig lasthåndtering opptil 2000 kg

• Avansert ergonomisk design og justerbare funksjoner forbedrer operatørens opplevelse

• Enkel å installere og flytte

• Lengre levetid med lavt vedlikeholdsbehov

• Enkelt vedlikehold minimerer nedetid

Konecranes KBK Steel arbeidsstasjonsløfting

Konecranes KBK løftesystemer for arbeidsstasjoner i stål oppfyller de krevende kravene til arbeidsplasser og produksjonslinjer med en løftekapasitet på opptil 2000 kg. For presis og repeterende løfting, spesielt av tunge laster, trenger arbeiderne en pålitelig, brukervennlig kran som er rask å installere, kan følge stramme produksjonsplaner, spare kostnader og redusere nedetid.

Konecranes KBK stålarbeidsstasjonssystem for løfting har følgende produktegenskaper:

  • Sterke og robuste kranbaner og lask
  • Modulsystem med flere profilstørrelser
  • Ulike systemkonfigurasjoner, inkludert:
    • enskinne
    • broer med enkel og dobbel bjelke med leddet eller stiv lask
    • frittstående konstruksjoner
    • teleskopiske kraner
    • installasjoner for håndtering av manipulator
  • Manuelle eller motorløpekatter og lask
  • Lettløpende løpekatter med lav rullemotstand
  • Serviceluke for enkel inspeksjon og vedlikehold av løpekatten
  • Energitilførsel via festong eller integrerte ledere
  • Lav klaring
  • Store opphengsavstander og spennvidder
  • Beskyttelse mot støv og smuss
  • Kan kombineres med kranbaner og lask i aluminium

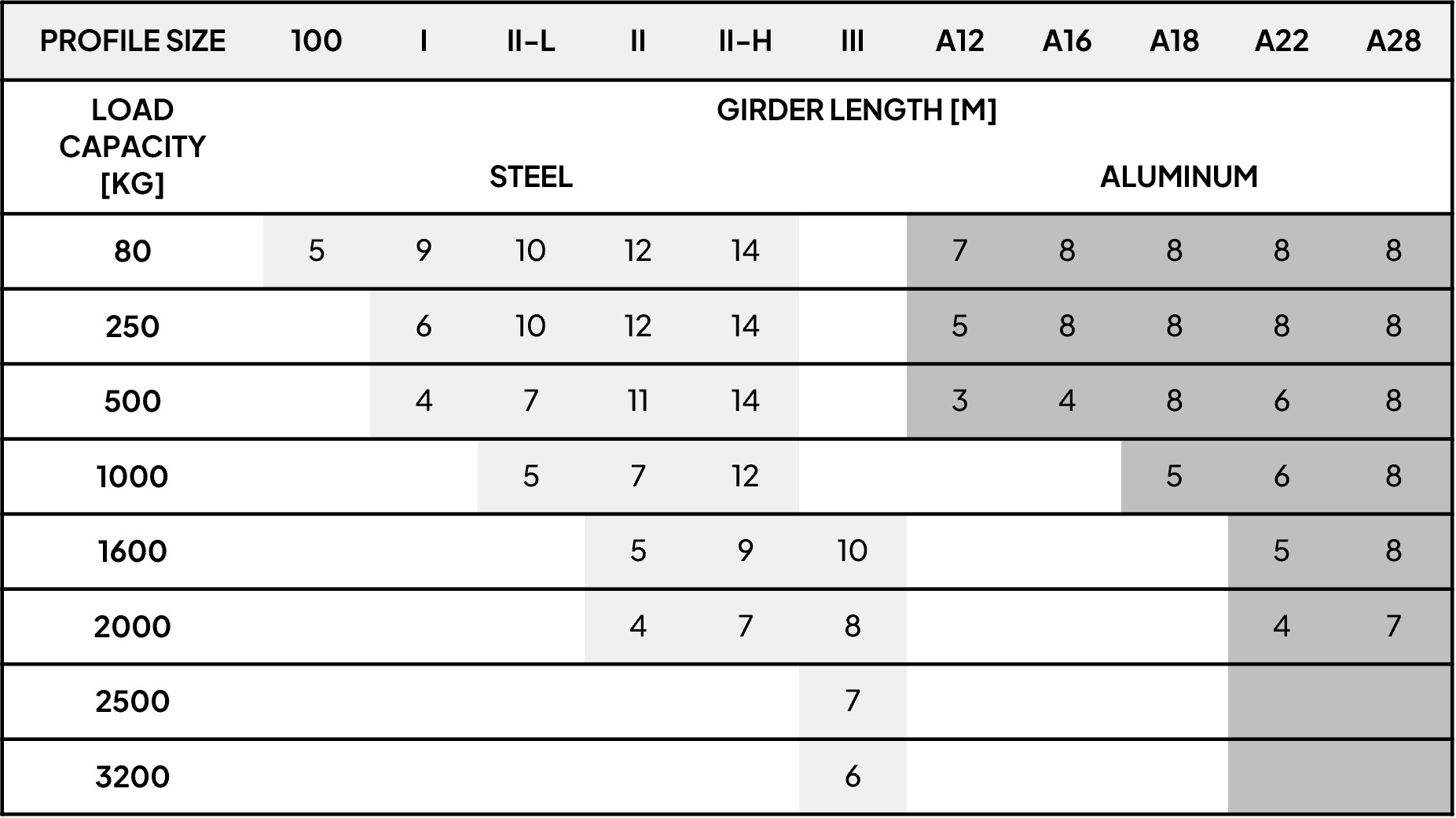

Konecranes KBK single girder crane performance data able

Konecranes KBK double girder crane performance data able

Konecranes KBK stålarbeidsstasjonskran gir pålitelig løfting gjennom hele operasjonen med følgende produktfordeler:

  • Kan enkelt kombineres med elektriske kjettingtaljer, pneumatiske løfteredskaper eller manuelle taljer for allsidig arbeidsstasjonsløfting
  • Ideell for krevende bruk
  • Kan tilpasses alle typer bruksområder
  • Lange oppheng og kjøring over lange spennvidder
  • Enkel installasjon, modifisering og utvidelse
  • Maksimert arbeidsområde under kranen
  • Lang levetid og reduserte vedlikeholdskostnader
  • Rask installasjon med standardiserte profiler og bolteforbindelser
  • Omfattende serviceløsninger bidrar til økt effektivitet, sikkerhet og virkningsgrad

Konecranes KBK lettkraner av aluminium

Konecranes KBK arbeidsstasjonsløftesystemer i aluminium oppfyller de krevende kravene til rene arbeidsplasser og produksjonslinjer med en løftekapasitet på opptil 2000 kg. For presis og repeterende løfting, spesielt med tunge laster, trenger arbeiderne en pålitelig, brukervennlig kran som er rask å installere, kan følge stramme produksjonsplaner, spare kostnader og redusere nedetid.

The Konecranes KBK aluminium workstation lifting systems has the following product features:

  • Konecranes' KBK arbeidsstasjonsløftesystemer i aluminium har følgende produktegenskaper:
  • Lett og slitesterk anodisert aluminiumskonstruksjon
  • Modulsystem med flere profilstørrelser
  • Ulike systemkonfigurasjoner, inkludert:
    • enskinne
    • broer med enkel og dobbel bjelke med leddet eller stiv lask
    • frittstående konstruksjoner
    • teleskopiske kraner
    • installasjoner for håndtering av manipulator
    • Manuelle eller motorløpekatter og lask
  • Lettløpende løpekatter med lav rullemotstand
  • Serviceluke for enkel inspeksjon og vedlikehold av løpekatten
  • Energitilførsel via festong eller integrerte ledere eller energikjetting
  • Lav klaring
  • Livstidsbeskyttelse mot korrosjon
  • Kan kombineres med kranbaner og lask i stål

Konecranes KBK double girder crane performance data able

Konecranes KBK arbeidsstasjonsløftesystemer i aluminium gir pålitelig løfting gjennom hele operasjonen med følgende produktfordeler:

  • Kan enkelt kombineres med elektriske kjettingtaljer, pneumatiske løfteredskaper eller manuelle taljer for allsidig arbeidsstasjonsløfting
  • Høy holdbarhet og produktivitet
  • Lett og ergonomisk for en optimal brukeropplevelse
  • Rask installasjon med standardiserte profiler og bolteforbindelser
  • Ca. 50 % lettere enn stål og med mindre rullemotstand
  • Minimalt vedlikeholdsbehov
  • Lett å tilpasse
  • Optimal for rene miljøer
  • Maksimert arbeidsområde under kranen
  • Omfattende serviceløsninger for å maksimere daglig effektivitet, sikkerhet og virkningsgrad

Beltetaljer

Konecranes' beltetalje er et ideelt valg for industrier som elektronikk, farmasi og næringsmidler, eller hvor renslighet er avgjørende. Det smøremiddelfrie båndet sikrer pålitelig og presis løfting i rene miljøer. Med høyfaste polyamidskiver og et reim som er motstandsdyktig mot syrer, baser, løsemidler og olje, tilbyr den holdbarhet i tøffe miljøer. Taljen har IP55-beskyttelse, en elektrisk isolert krokblokk og en selvjusterende brems, og sikrer maksimal sikkerhet. Den kan enkelt installeres på ulike løftesystemer som traverskraner, Konecranes' KBK-løftesystemer for arbeidsstasjoner, søyle- eller veggsvingkraner og enskinnede kraner, og støtter løfting på opptil 5 tonn.

Konecranes' beltetalje er utstyrt med mange standardfunksjoner for ytelse og pålitelighet:

•    Motor av høy kvalitet, spesialbygd for løfting

•   Overopphetingsbeskyttelse

•   Korrosjonsbestandig bånd

•    Remskiver av høyfast polyamid

•   Elektromagnetisk, selvjusterende brems

•    Bredt hastighetsområde for både nøyaktige langsomme bevegelser og høy hastighet for prosessens virkningsgrad

•    Ergonomisk håndtak

•    Enkel design for enkel installasjon og vedlikehold

•    IP55 vann- og støvbeskyttelse

•    Elektrisk isolert krokblokk i stål eller rustfritt stål

•    Ulike løpekatter for ulike behov: stasjonær talje, standard løpekatt med manuell eller motorisert drift for rette skinner og svingbar løpekatt med manuell eller motorisert drift for buede skinner

KarakteristikkerBH2BH5
Lifting Capacity2000 kg5000 kg
Lifting Height9m8.2m
Duty Class2m/M5 (FEM/ISO)2m/M5 (FEM/ISO)
Speed Control2-Speed contactor
control		2-Speed contactor
control
Control OptionsPendant or RadioPendant or Radio
Hoisting Speed20 m/min5.9 m/min
Electricity Supply

Typically festoon with

round/flat cable

Typically festoon with

round/flat cable

HooksAccording to EN10131According to EN10131
CertificationsCE, RoHSCE, RoHS
Temperature-10° C...+40° C-10° C...+40° C
Lifting beltPolyester, Dyneema® optionalDyneema®
EnvironmentIndoor/OutdoorIndoor/Outdoor

Konecranes' beltetalje gir deg følgende fordeler:

•   Smøremiddelfritt bånd med lavt partikkelutslipp i luften

•    Enkel og sikker løfting i rene miljøer

•   Spesialbygde komponenter for løfting varer lenge og krever svært lite vedlikehold

•    Bredt utvalg av løftehastigheter for varierende behov ved løfting

•    Taljens form og tilnærmingsmål gir styring, mobilitet og effektiv bruk av arbeidsområdet

•    Kompakte C-mål

•    Rask installasjon på ulike bruksområder med flere alternativer for oppheng

•   Brukervennlig styring forbedrer sikkerheten og produktiviteten

•    Mindre vedlikehold betyr mindre nedetid

Manuelle produkter

Konecranes' manuelle produkter er fleksible, robuste og bygget for å vare. Konecranes' manuelle kjettingtaljer KMP og KM2 tilbyr løftekapasitet fra 5000 kg til 20 000 kg. Manuelle kjettingtaljer er tilgjengelige som krokopphengte modeller eller med løpekatter med I-bjelke. Konecranes' manuelle KL-spaktaljer er ideelle produkter for bygge-, vedlikeholds- og servicearbeid med løftekapasitet på opptil 3000 kg.

Konecranes' manuelle produkter har følgende standardfunksjoner:

•   Weston-brems med dobbel sperrehake med 2 friksjonsskiver for 4 bremseflater og lukket for beskyttelse mot smuss

•    Sterk, galvanisert stålkjetting i kvalitet 80 med sinkflakbelegg for bedre korrosjonsbestandighet

•   Stållegering, varmebehandlede ISO-kroker med låser og inspeksjonspunkter

•    Løpekatt med I-bjelke med manuell skyving (opptil 10 tonn) eller hånddrevet kjetting (opptil 20 tonn)

KM2 manuell kjettingtalje

•    Glatt bearbeidet kabularhjul og tannhjul på kjettingen

•   Overlastvern

•   Servicevennlighet gjennom boltede krokblokker

•    Valgfrie kjettinger og krokblokk i rustfritt stål

•   Tilleggsutstyr kjettingkasse

  • Kompakt og lett
  • 360° håndtaksrotasjon og gummigrep
  • Løftemekanismen kan frigjøres ved løfting
  • Åpen kjetting for enkel inspeksjon og rengjøring
  • Bearbeidet kabularhjul på kjettingen sikrer effektiv drift
  • Overlastvern
  • Enkel justering for et bredt spekter av flensbredder opptil 310 mm
  • Alternativ for lavbygd løpekatt
  • Maskinbearbeidede stålhjul sikrer jevn bevegelse på profiler
  • Sikkerhetsstøtfangere og gummibuffere
  • Vedlikeholdsfrie kulelagre med tetning

Konecranes' manuelle produkter gir deg følgende fordeler:

  • Sikkerhet og trygghet
  • Sikkerhet, fleksibilitet og pålitelighet
  • Et bredt utvalg av fullt justerbare funksjoner
  • Enkel å installere og bruke
  • Beskyttelse mot smuss
  • Enkel inspeksjon og rengjøring
  • Redusert vekt gjør lasten tryggere å håndtere
  • Ideell når strøm ikke er tilgjengelig, f.eks. på byggeplasser eller ved vedlikehold
  • Høy holdbarhet, selv i korrosive miljøer
  • Enestående sikkerhet med integrert overlastsikring
  • En trygg og produktiv langsiktig investering
